Применение
-
Предназначен для деревообрабатывающих токарных станков с резьбой шпинделя передней бабки 1"*8TPI.
-
Для закрепления различных заготовок из дерева, имеющих сечение прямоугольной или несимметричной формы.
Подходит для установки на токарные станки в том числе и BELMASH WL-350/1000VS
Описание

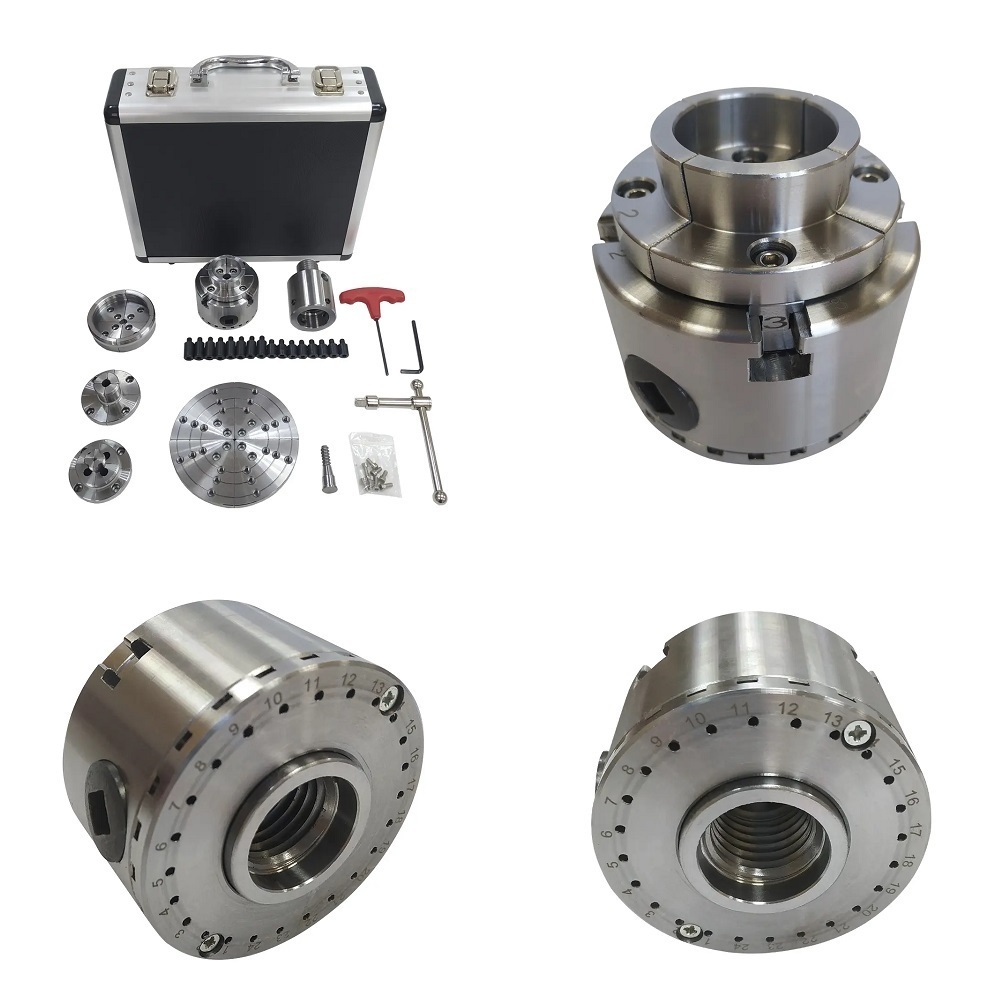

Четырехкулачковый патрон. В комплекте поставки есть переходник на резьбу M33*3,5
Комплект кулачков для чистовой обработки (установлен на патрон)
Диаметр зажимаемой заготовки 31/44 мм
Диаметр разжимаемой заготовки 40/81мм
Масса патрона с базовыми кулачками - 1,1 кг
Комплект кулачков для черновой обработки
Диаметр зажимаемой заготовки 60/75 мм
Диаметр разжимаемой заготовки 72/88 мм
Комплект кулачков для черновой обработки на разжим и чистовой на зажим
Диаметр зажимаемой заготовки 8/22 мм (чистовая обработка)
Диаметр разжимаемой заготовки 24/39 мм (черновая обработка)
Комплект кулачков для черновой обработки (двухуровневый)
Диаметр зажимаемой заготовки 2/18 мм
Диаметр разжимаемой заготовки 37/54 мм (большой), 18/32 мм (малый)
Планшайба раздвижная
Диаметр зажимаемой заготовки:52/68 мм (положение 1)74/88 мм (положение 2)97/112 мм (положение 3)Диаметр разжимаемой заготовки:73/90 мм (положение 1)94/109 мм (положение 2)118/133 мм (положение 3)
Характеристики
Посадка 1"*8TPI
Минимальный диаметр зажимаемой заготовки 30 / 9 / 2 / 61 мм
Максимальный диаметр зажимаемой заготовки 40 / 23 / 18 / 73 мм
Минимальный внутренний диаметр заготовки 38 / 22 / 35 / 71 мм
Максимальный внутренний диаметр заготовки 54 / 38 / 52 / 87 мм
Диаметр патрона 69 мм
Габаритный размер (Д x Ш x В) 69 x 69 x 46 мм
Размер упаковки (Д x Ш x В) 275 x 240 x 90 мм
Масса нетто 3,94 кг
Масса брутто 4,04 кг
1 шт

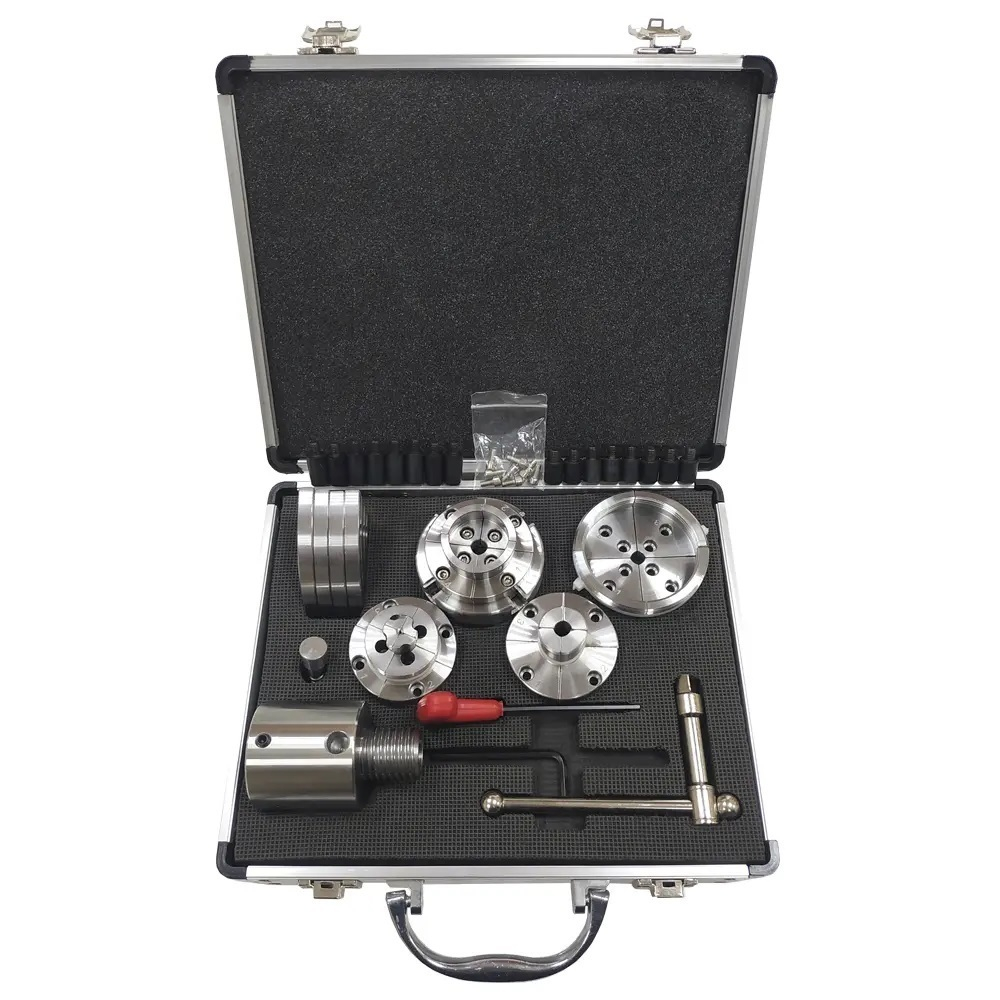

Комплектация
Патрон четырехкулачковый 1
Комплект кулачков 4
Планшайба раздвижная 1
Переходник М33x3,5/1"x8TP 1
Вставка винтовая 1
Комплект фиксаторов 1
Комплект винтов 1
Комплект ключей 1
Кейс для хранения 1
Инструкция по эксплуатации 1
Произведено BELMASH
Компания СООО «Завод Белмаш». Основная специализация - разработка и производство многофункционального оборудования для обработки древесины и древесно-стружечного материала в условиях мастерских. Создание качественного инструмента для широкого комплекса задач, минимизация стоимости оборудования. Продукция известна во всех регионах России, в других странах СНГ и Евросоюза. Производство осуществляется в Могилеве, Республика Беларусь.
