Применение
используется для установки мебельных петель ''лягушка'' диаметр 35 мм
с ним скрытые петли подходят для дверей в кабинетах, кухнях, шкафах , остаются невидимыми, при этом имеется доступ для регулировки, работают более плавно
Описание
-

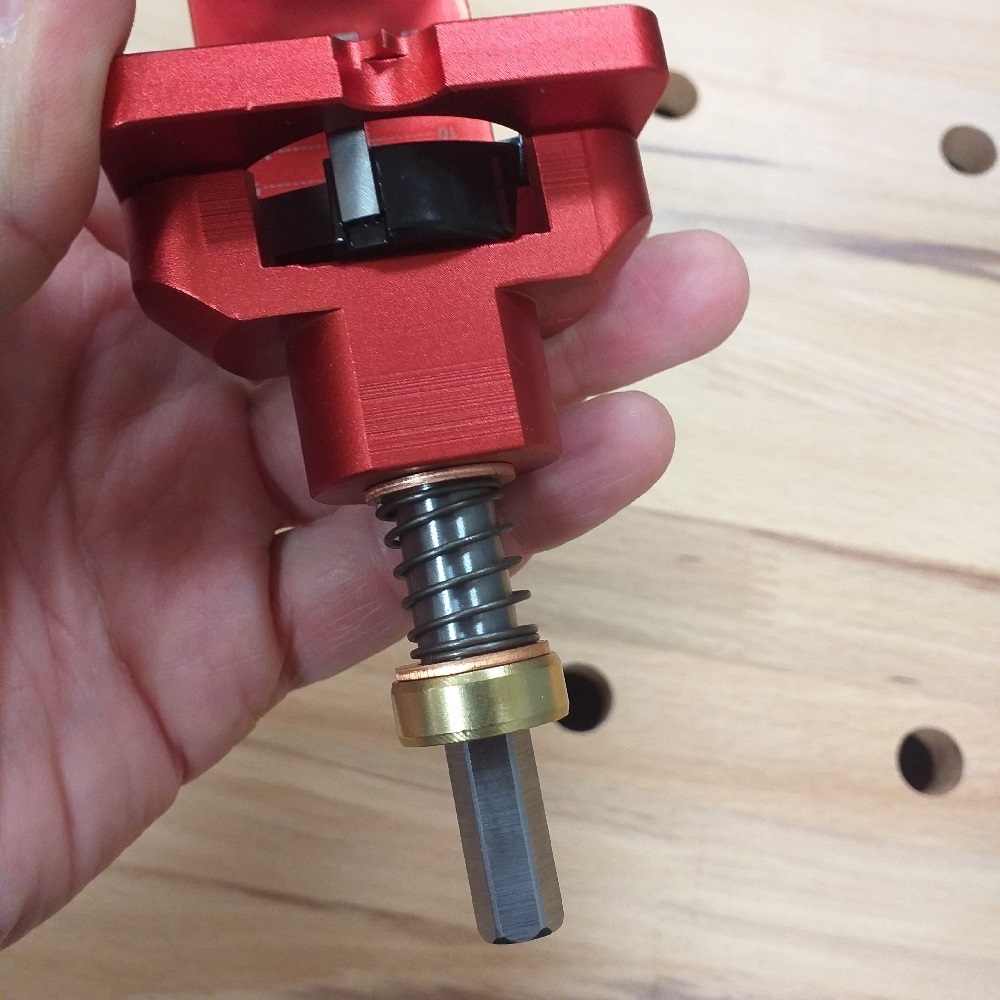

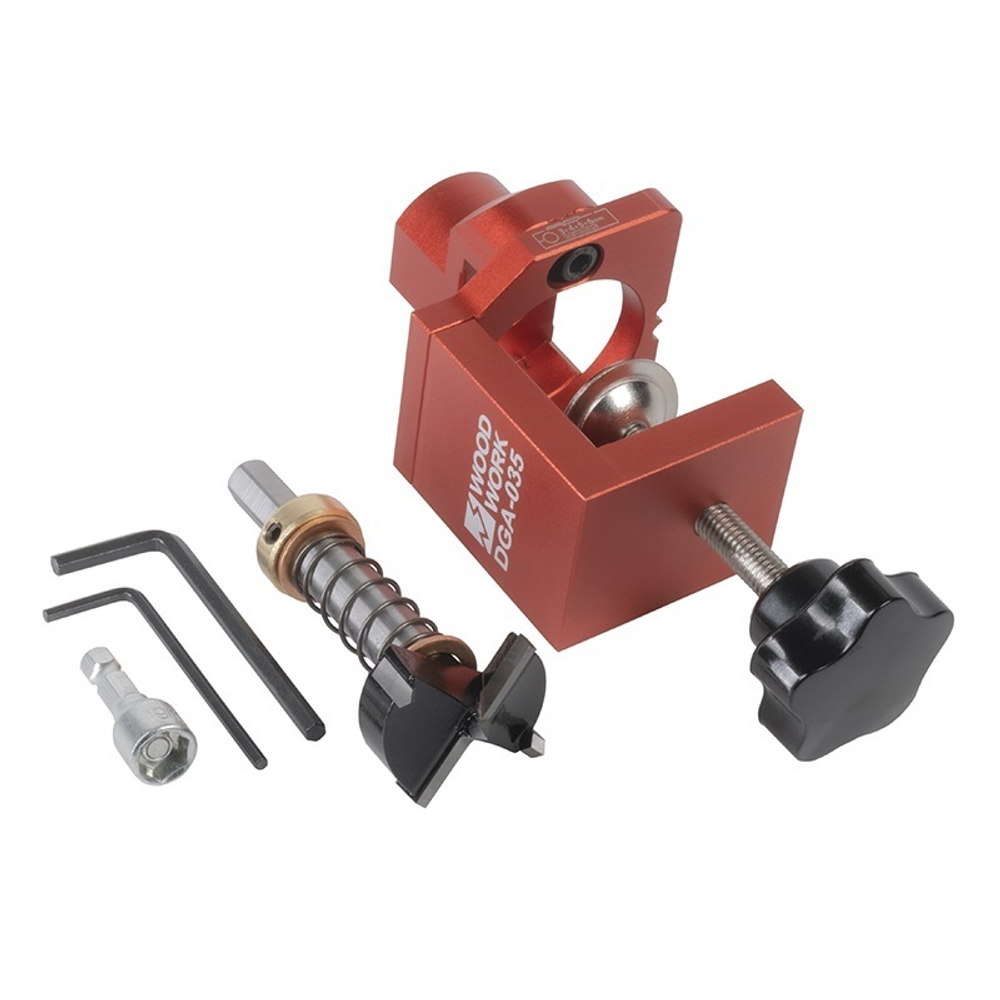

с фиксирующим устройством с латунным ограничительным кольцом
-
основной корпус приспособления выполнен из алюминиевого сплава
-
расстояние между 4-мя видами отверстий и краем доски можно регулировать (3 / 4 / 5 / 6 мм)
-
легко носить с собой, хранить и удобно использовать
-
функция наблюдения за глубиной сверления и выравнивания по центру для положения и глубины сверления более точными
-

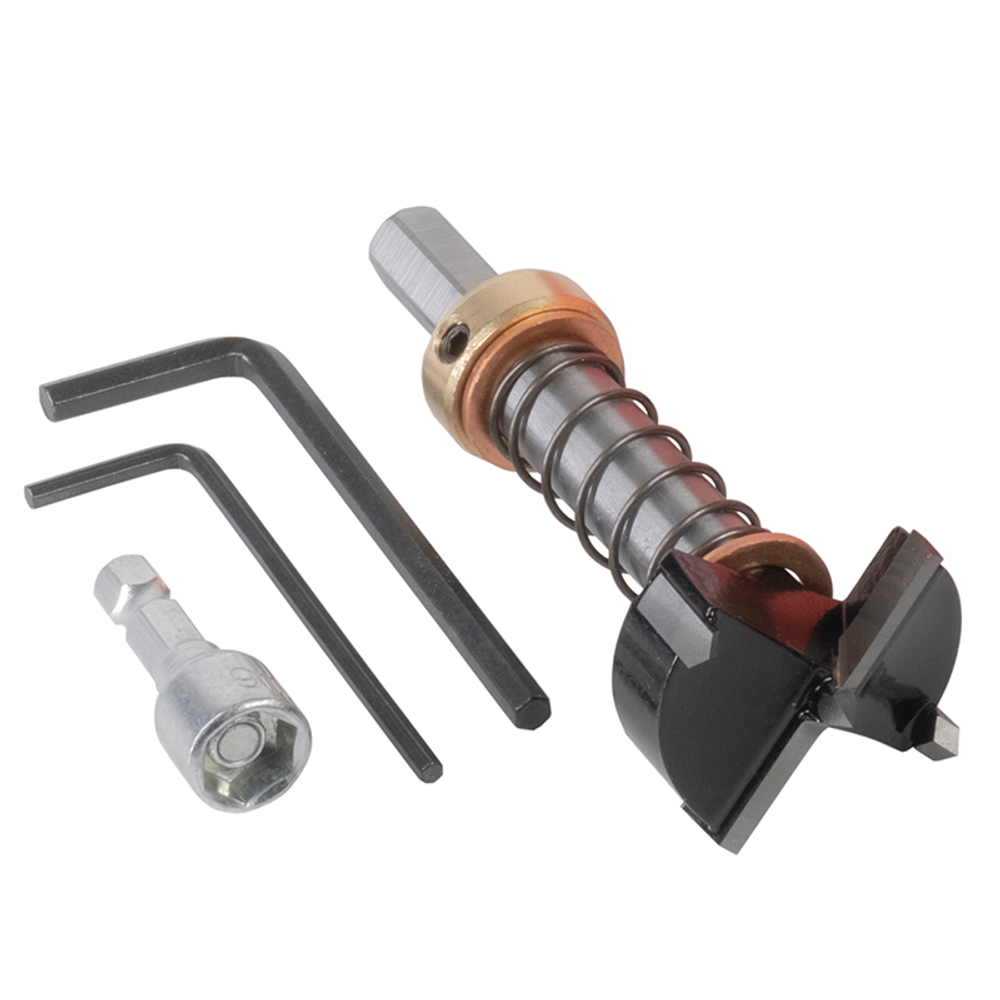

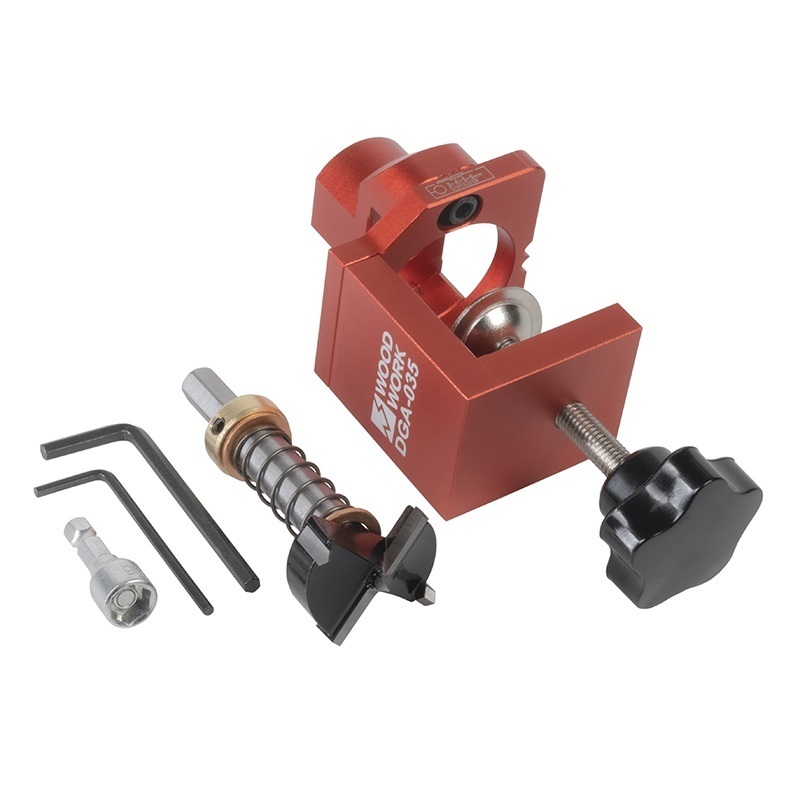

в комплект входят индустриальное высококачественное чашечное сверло 35 мм, внутренняя шестигранная втулка, регулировочные ключи
-
после завершения обработки необходимо очистить инструмент от опилок и протереть салфеткой
-
если кондуктор долго не используется, то можно смазать сверло небольшим количеством масла, предотвратить ржавление инструмента
-
не рекомендуем использовать для очистки летучие масла, бензин, растворитель, полирующий порошок
Характеристики
материал корпуса: анодированный алюминиевый сплав

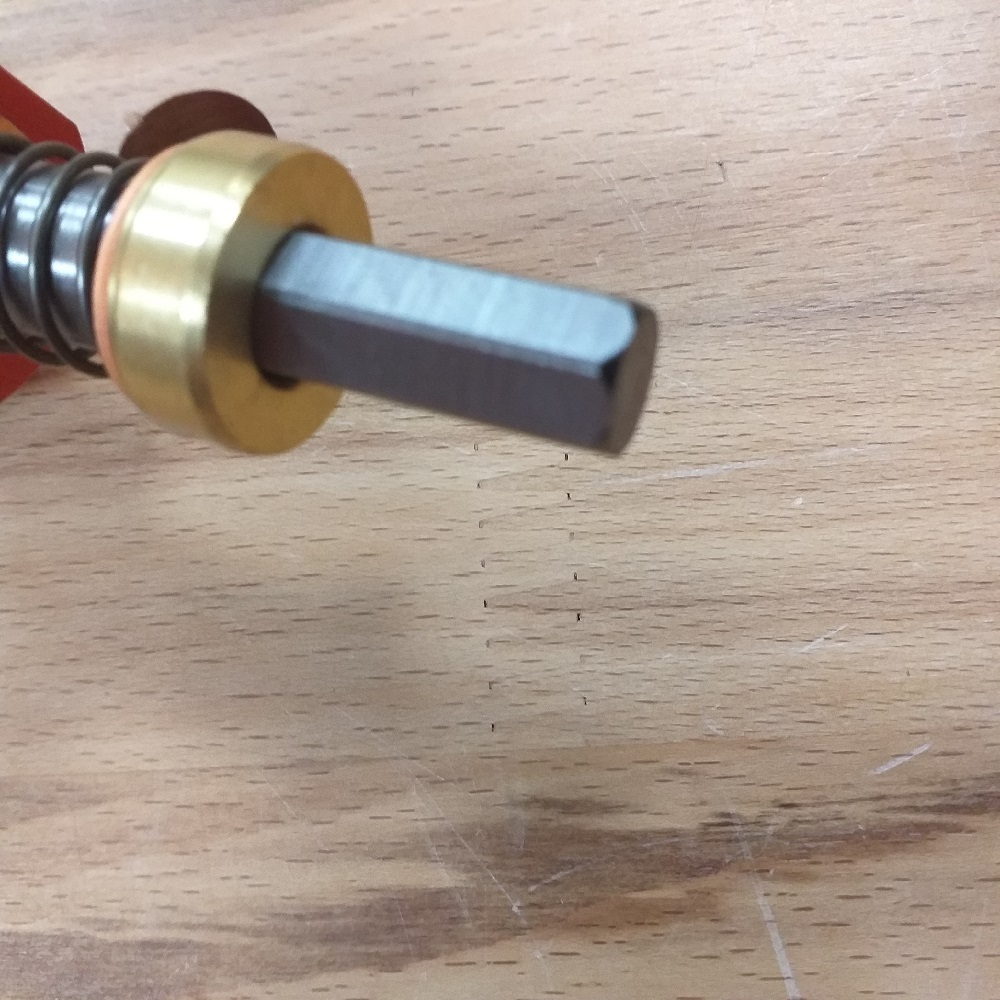

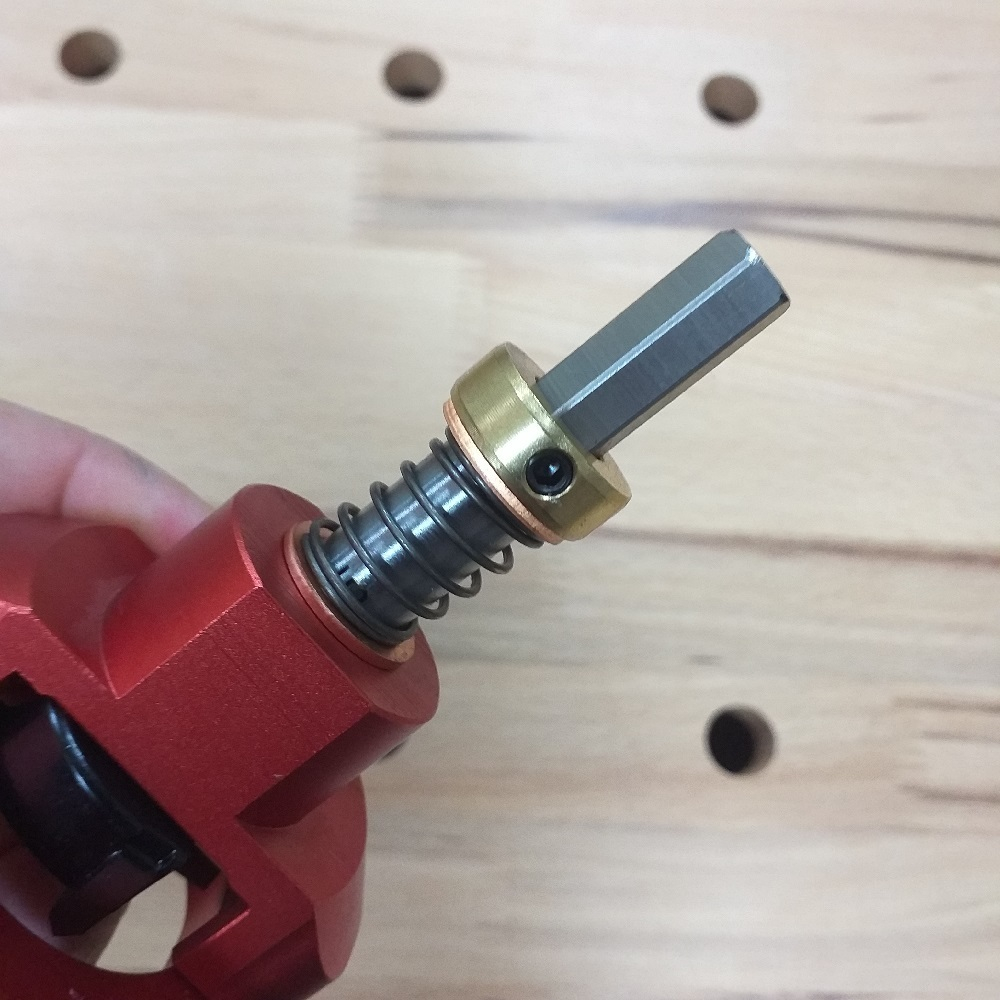

материал стопорного кольца: латунь
размер: 170 мм х 60 х 58 мм

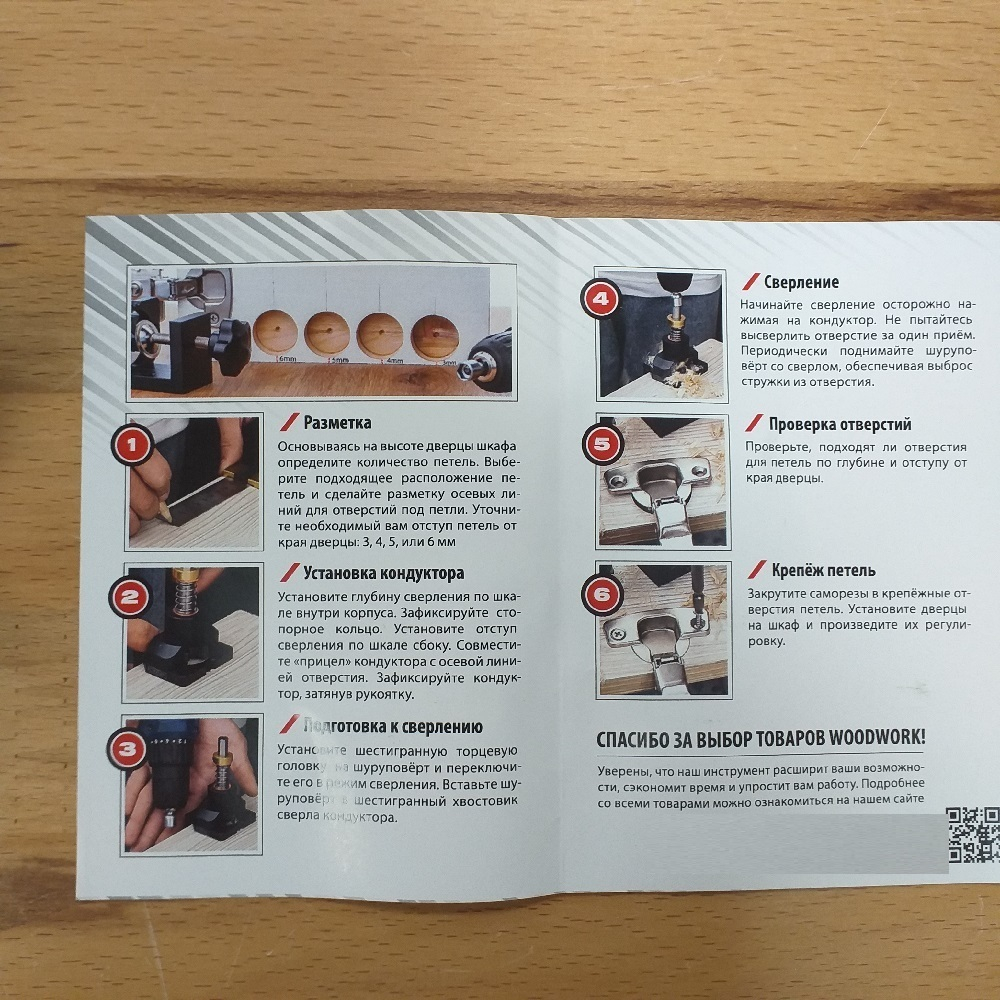

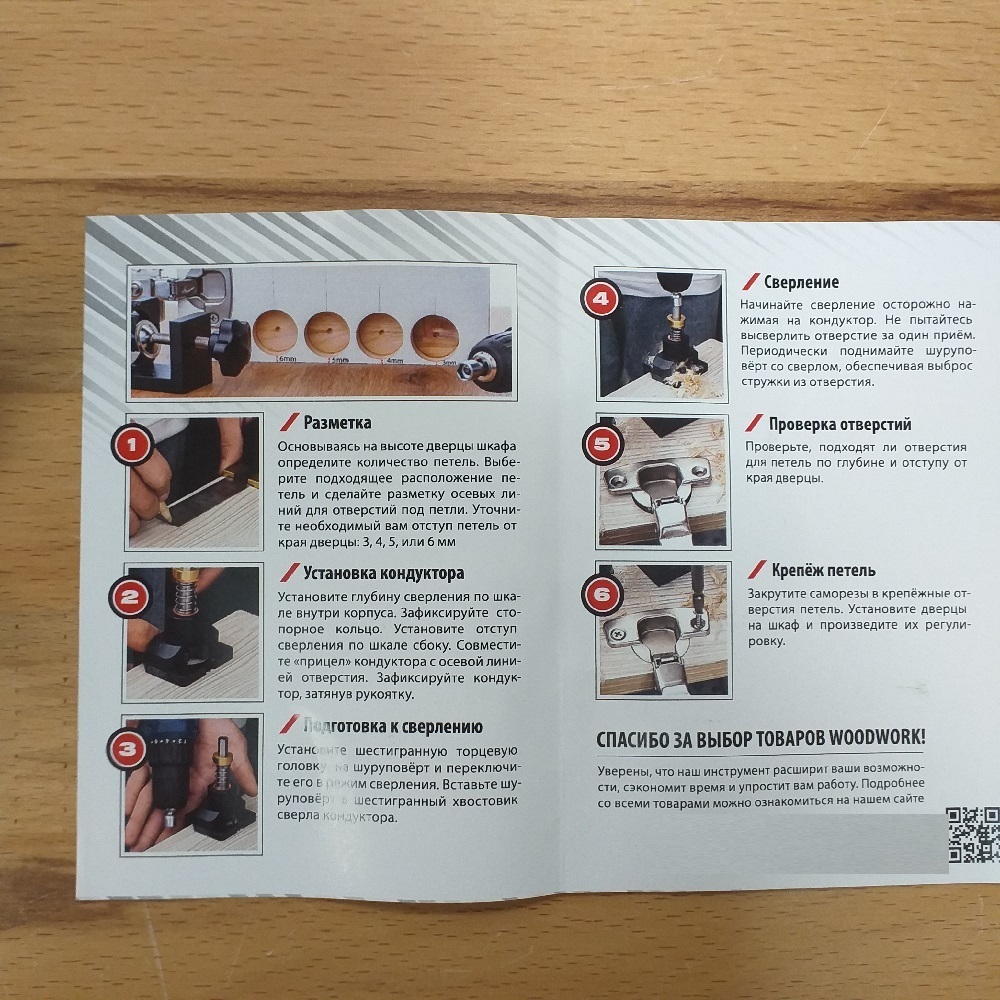

Инструкция по применению.
1. РАЗМЕТКА. На основании высоты дверцы шкафа определите количество петель. Выберете необходимое расположение петель, сделайте разметку осевых линий для отверстий под петли. Уточните необходимый вам отступ петель от края дверцы : 3, 4, 5 или 6мм.

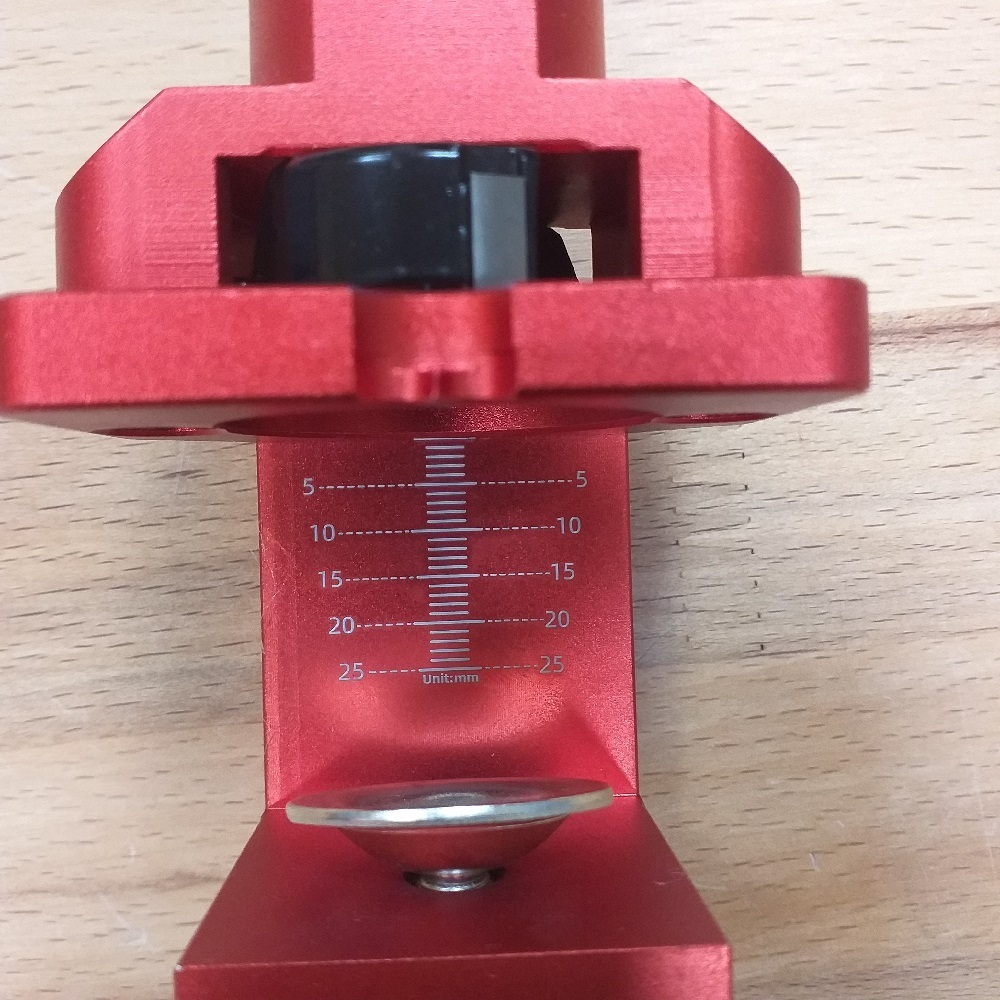

2. УСТАНОВКА КОНДУКТОРА. Установите глубину сверления по шкале внутри корпуса. Зафиксируйте стопорное кольцо. Установите отступ сверления по шкале сбоку. Совместите Прицел кондуктора с осевой линией отверстия. Зафиксируйте кондуктор, затянув рукоятку.
3. ПОДГОТОВКА К СВЕРЛЕНИЮ. Установите шестигранную торцевую головку на шуруповерт, затем переключите его в режим сверления. Вставьте шуруповерт в 6-ти гранный хвостовик сверла кондуктора.
4. СВЕРЛЕНИЕ. Начинайте сверление осторожно нажимая на кондуктор. Не высверливайте отверстие за 1 прием. Периодически поднимайте шуруповерт со сверлом, обеспечьте выброс стружки из отверстия.
5. ПРОВЕРКА ОТВЕРСТИЙ. Проверьте, подходят ли отверстия для петель по глубине и отступу от края дверцы.
6.КРЕПЕЖ ПЕТЕЛЬ. Закрутите саморезы в крепежные отверстия петель. Установите дверцы на шкаф и произведите их регулировку.
Произведено Woodwork.
