Применение

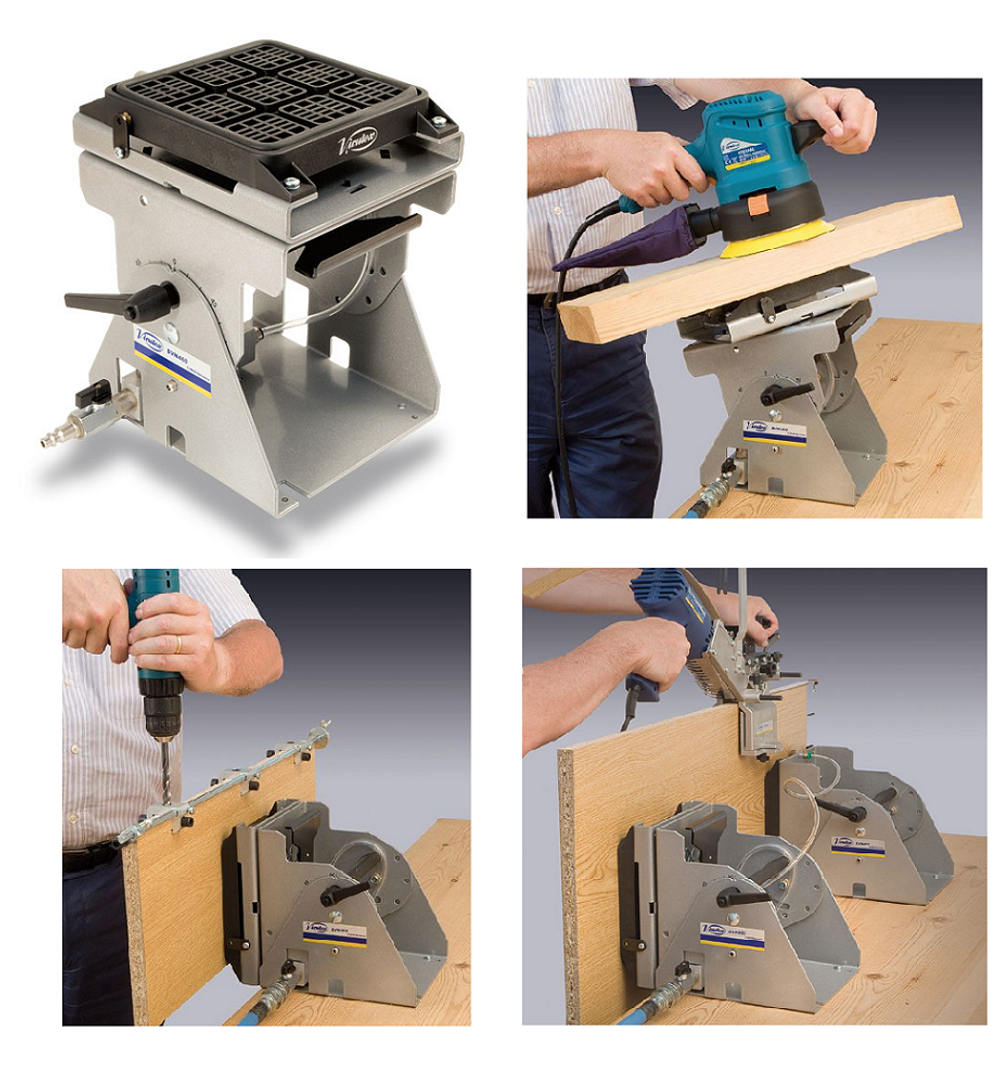

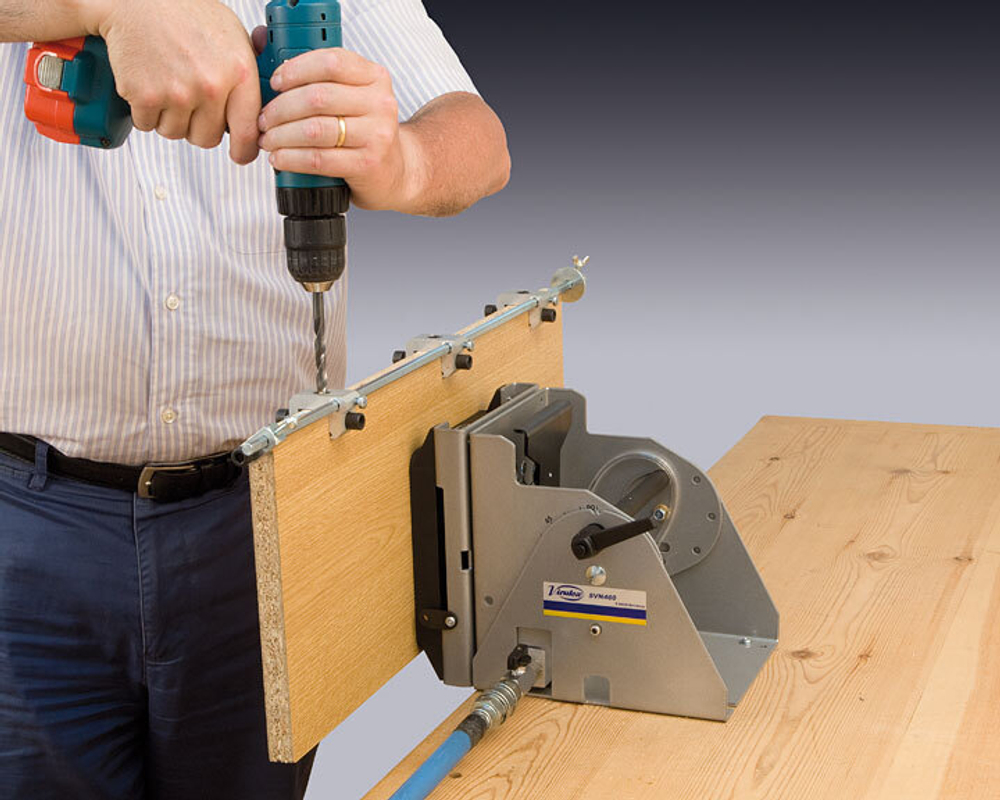

Позволяет фиксировать детали как в горизонтальной, так и вертикальной плоскости.
Позволяет установить обрабатываемую деталь в удобное для работника положение
.
Описание

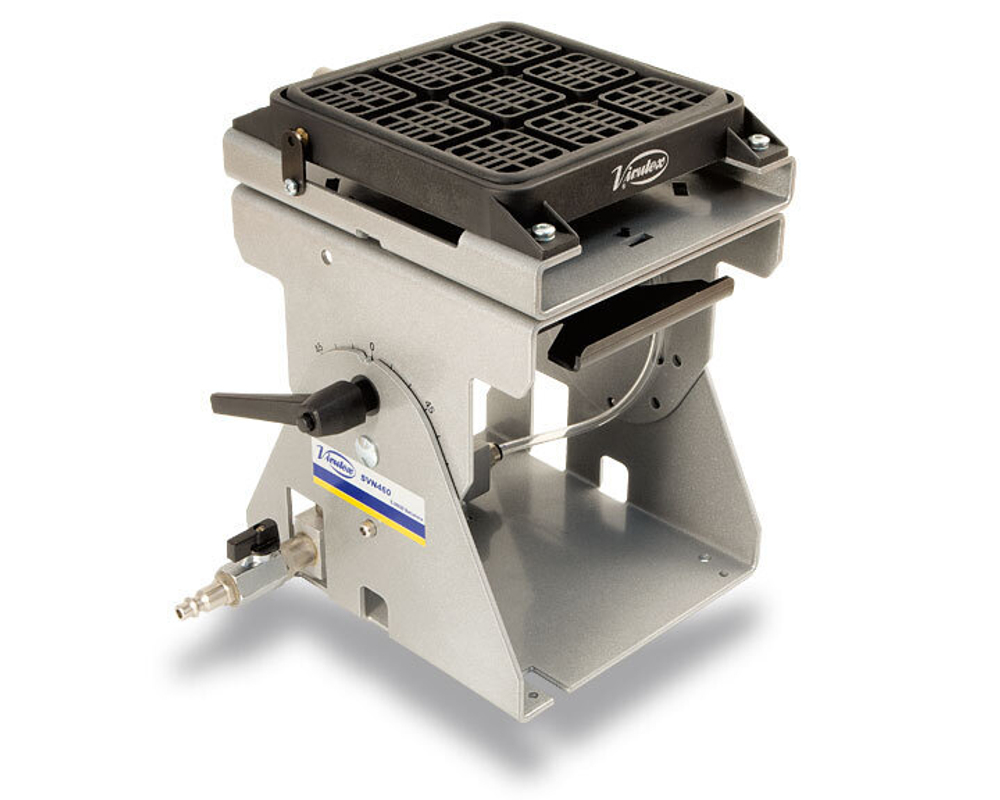

SVN460 - система фиксации с возможностью наклона и поворота вокруг своей оси зафиксированной детали.
Состоит из базового модуля SVN250, установленного на наклонно-поворотное основание, и распределительного блока.
Стандартная комплектация включает Г - образные струбцины для крепления инструмента на рабочем столе и комплект уплотнительных элементов для ограничения рабочей зоны.
В качестве дополнительной комплектации возможно приобрести комплект из 4х винтов (арт. 0999102) для крепления SVN250 на основание наклонного модуля.
Преимущества

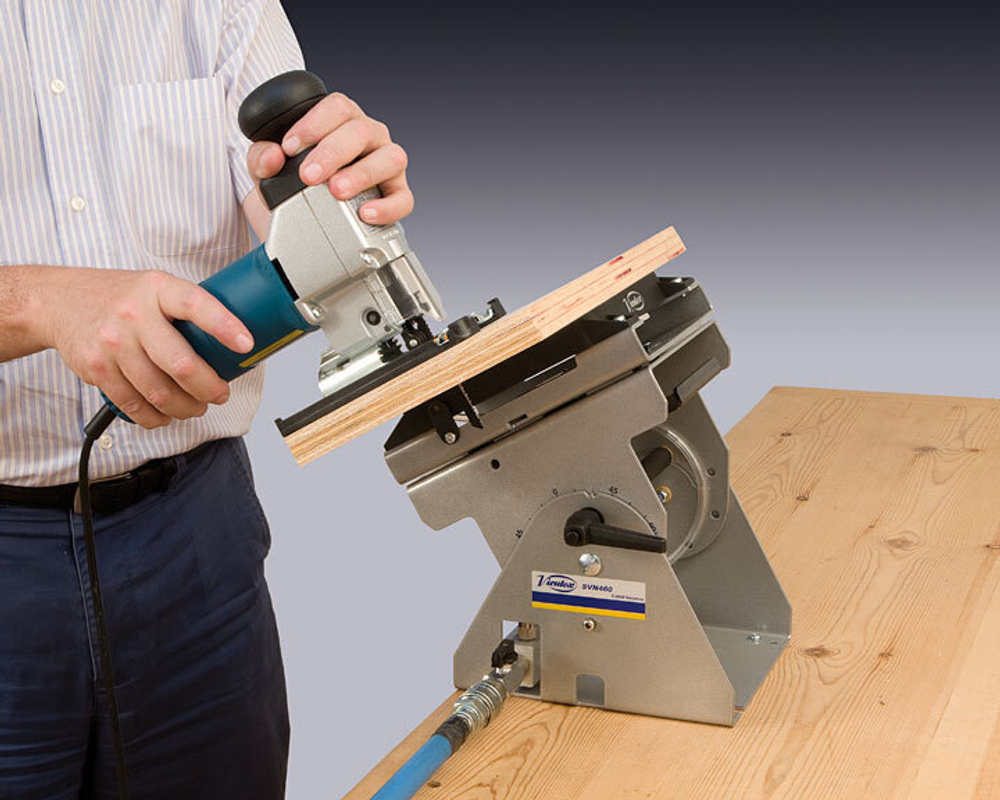

Возможность наклона детали позволяет осуществлять машинную обработку плоскости детали и ее торцов без переустановки

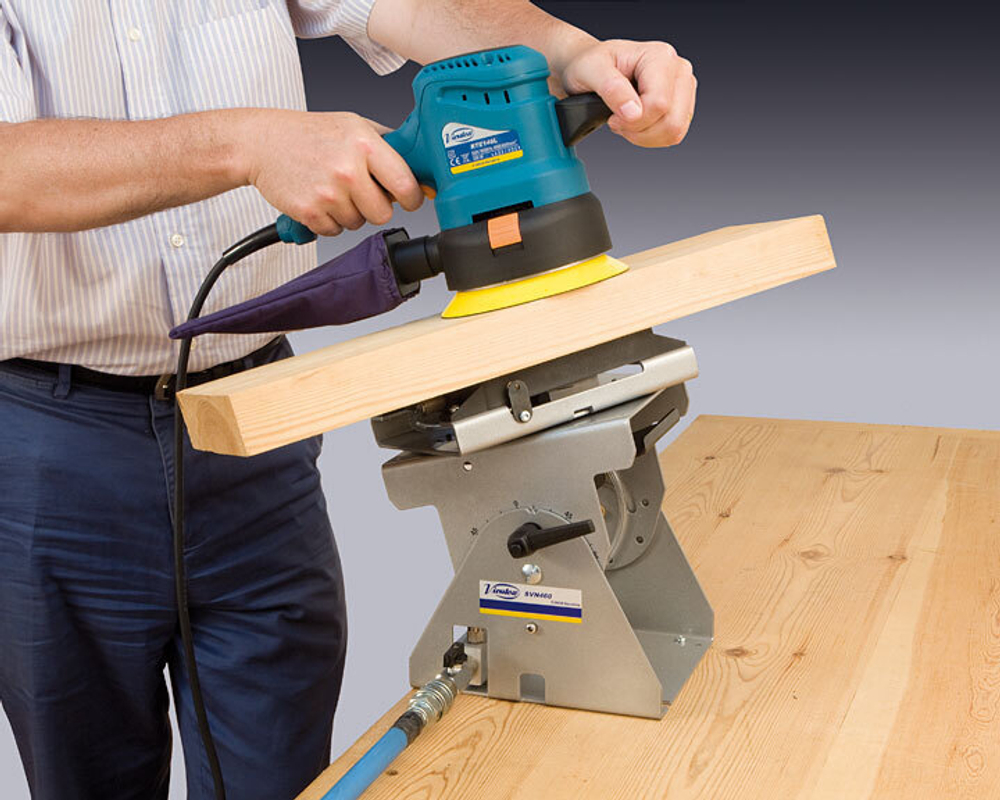

Возможность поворота стола с шагом 45?m; существенно облегчает работу, особенно при шлифовании и полировании.
Распределительный блок обеспечивает подключение до четырех дополнительных модулей SVN470 или SVN250, с запорным вентилем и штуцером быстроразъемного соединения для подключения к внешней магистрали подачи сжатого воздуха.
Технические характеристики
-
Усилие прижима при 6 Атм 800 гр/см2
-
Рабочее давление 5.5-7 Атм
-
Расход воздуха при 5,5 Атм 28 л/мин
-
Рабочая поверхность 150x150 мм
Комплектация
Г - образные струбцины
комплект уплотнительных элементов
Производство VIRUTEX (Испания).
Испанский производитель VIRUTEX (Вирутекс) предлагает Вам профессиональный инструмент для работы с деревом, металлом, пластиком и искусственными минералами. Благодаря широкому модельному ряду, Вы можете выбрать Инструменты, оборудование VIRUTEX для решения своих задач на крупных производственных цехах, для работы на объекте и в небольших мастерских. История испанской компании начинается в далеком 1962 году, и за более чем полувековую историю VIRUTEX завоевала лидирующие позиции в индустрии, став одним из лидеров мирового и европейского рынка электроинструментов. Использование новейших технологий и строгий контроль качества с момента разработки и до момента отгрузки потребителям позволяют представить широкий спектр современного, надежного и безопасного оборудования.
Рекомендация "Арсенал Мастера":
Рекомендуем к покупке. Доставим в любой город России.
Посмотреть в каталоге с ценами Все инструменты, оборудование VIRUTEX
Видео SVN460, SVN250, SVN450, SVN470 VIRUTEX инструмент
Доступны для покупки:
5004282 Комплект из трех уплотнительных элементов на 3, 6 и 9 сегментов.
8538005 Соединительная трубка, D.6 мм
0999102 Комплект из 4х винтов
