Команда интернет-магазина "Арсенал Мастера" организовала весной 2020 новую ПОЛЕЗНОСТЬ - ФанПроект 2020 ! Целый год Мастера (наши покупатели) накапливали опыт и использовали инструменты из нашего ассортимента в своей профессиональной деятельности или на даче, в гараже, может для хобби.

14 Мастеров в 27 проектах поделились Российским Мастерством*, спасибо им за участие!

Всем читателям данной страницы - надеемся, эти проекты познакомят Вас с полезным опытом Российских Мастеров и Вы почерпнете новые идеи!
* Данная страница не является товаром, Вы можете абсолютно бесплатно самостоятельно распечатить (для личного использования).


Свои отзывы, полезности, выполненные проекты (с примененим инструментов из нашего ассортимента) - присылайте на емайл info@arsenalmastera.ru

Проекты ПОБЕДИТЕЛЕЙ:

Команда "Арсенал Мастера" подвела итоги весеннего Фанпроекта 2020 коллективным обсуждением, 10 победителей получили в подарок полезные инструменты и оснащение из нашего ассортимента, фирменные футболки "Арсенал Мастера" и бонусы на покупки.

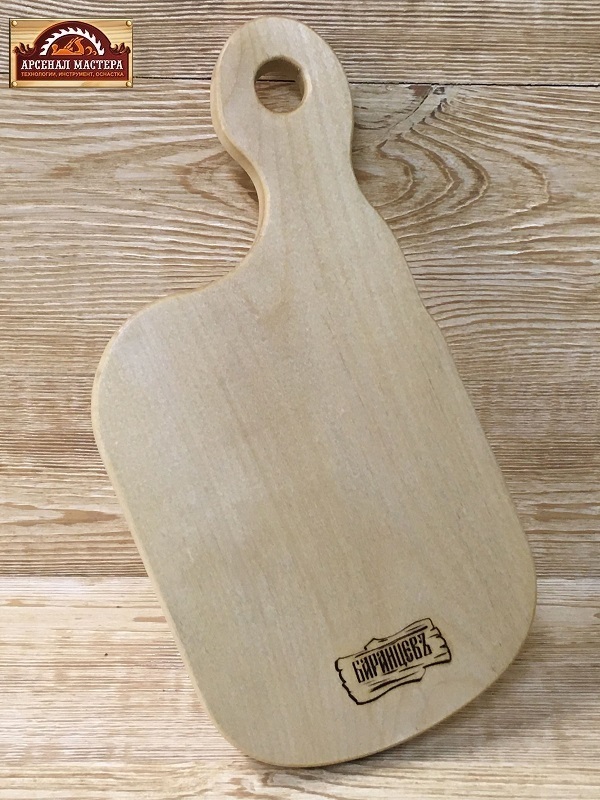

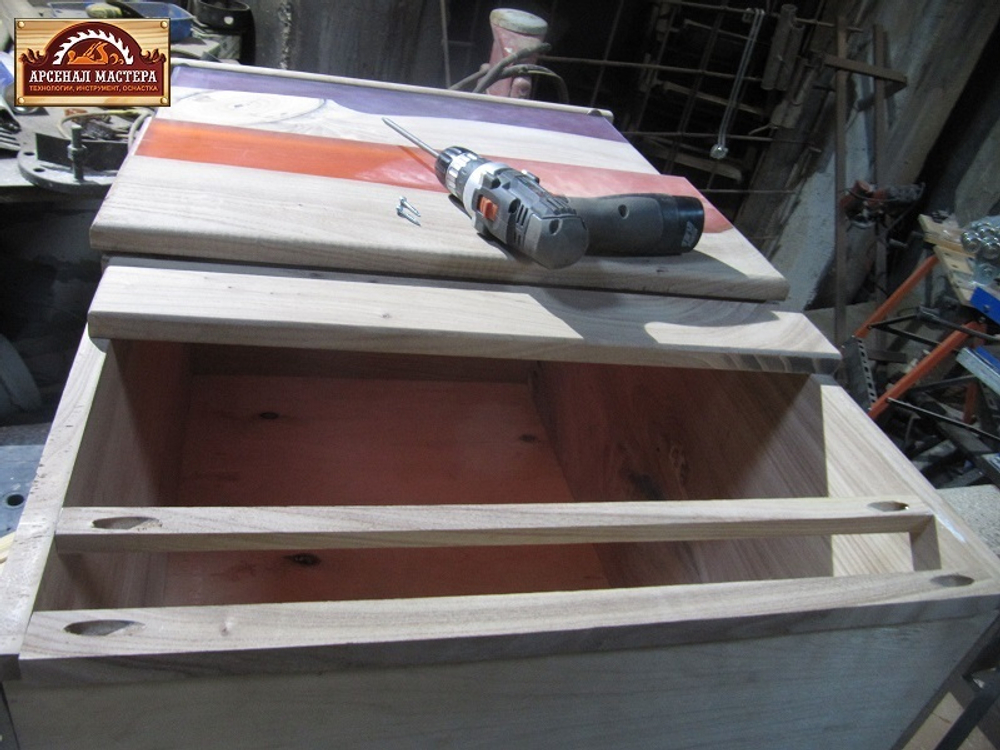

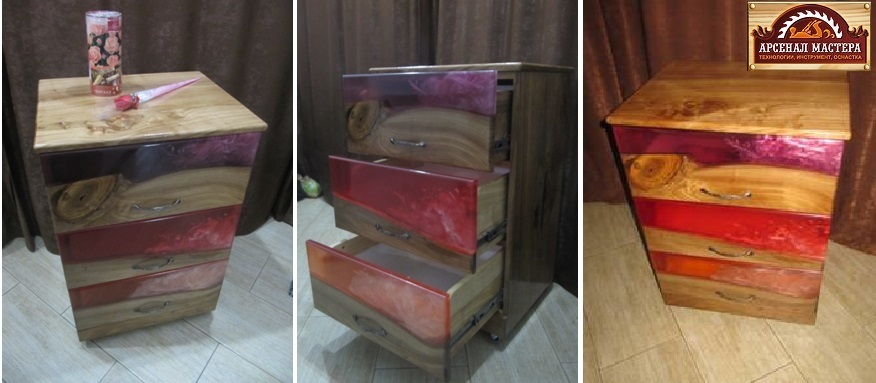

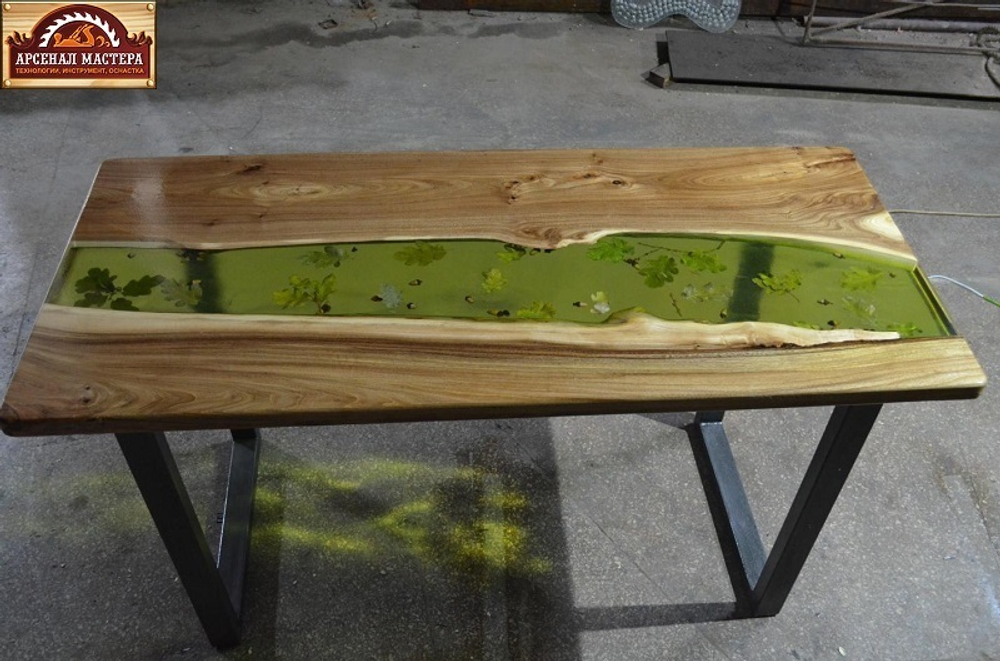

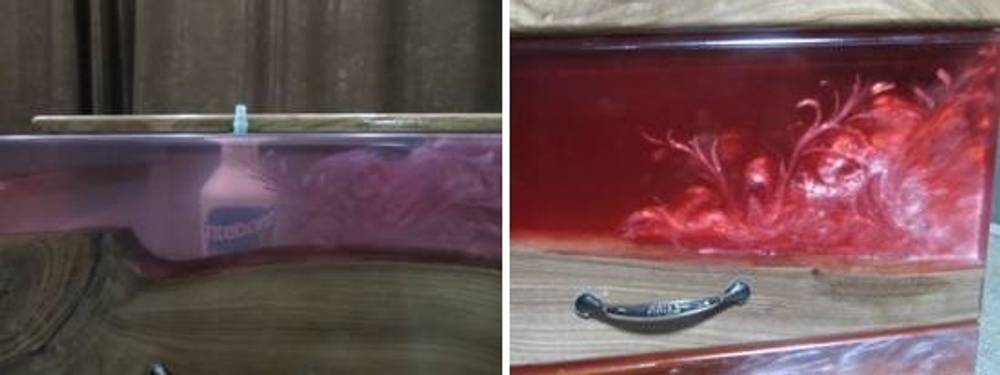

Михаил Б. из Нижнего Новгорода (Столярная мастерская "Баранцевъ"):
предоставил 2 проекта

Михаил Б из Нижнего Новгорода Столярная мастерская Баранцев предоставил 2 проекта

По ссылке 2 проекта - подробный процесс изготовения





Дмитрий Вячеславович С. Фанпроект 3 Верстак как основа мастерской, Фанпроект 5 Верстак как основа мастерской, Фанпроект 16 "Токарная болезнь (об увлечении с юмором)"

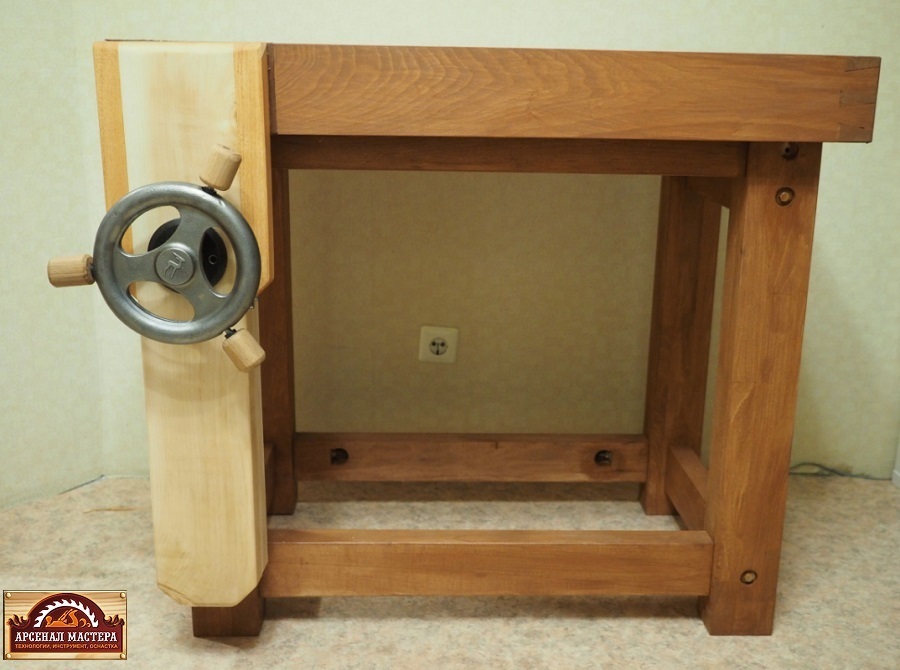

Фанпроект 3 "Верстак как основа мастерской"
автор Дмитрий Вячеславович С. из Нижнего Новгорода:

Не секрет, что удобно организованное рабочее место в каждом деле позволяет сэкономить массу времени и нервов. Не является исключением здесь и хоббийное занятие столярным делом. В моем случае за основу рабочего места был положен столярный верстак.

удобно организованное рабочее место в каждом деле позволяет сэкономить массу времени и нервов


Предыстория появления верстака в моем хобби вполне обычна. Решив заниматься столярным делом, мне пришлось решить задачу, где и как эти заниматься. Поскольку речь идет о размещении рабочего места в жилом помещении, то громоздкие варианты отпадали. Для экономии пространства долгое время мне удавалось обходиться складными верстаками из хозяйственных магазинов, но по мере роста увлечения столярным делом, росла и потребность в более основательном рабочем месте.
В итоге было принято решение самостоятельно изготовить деревянный верстак, близкий по своей конструкции к классическим верстакам.

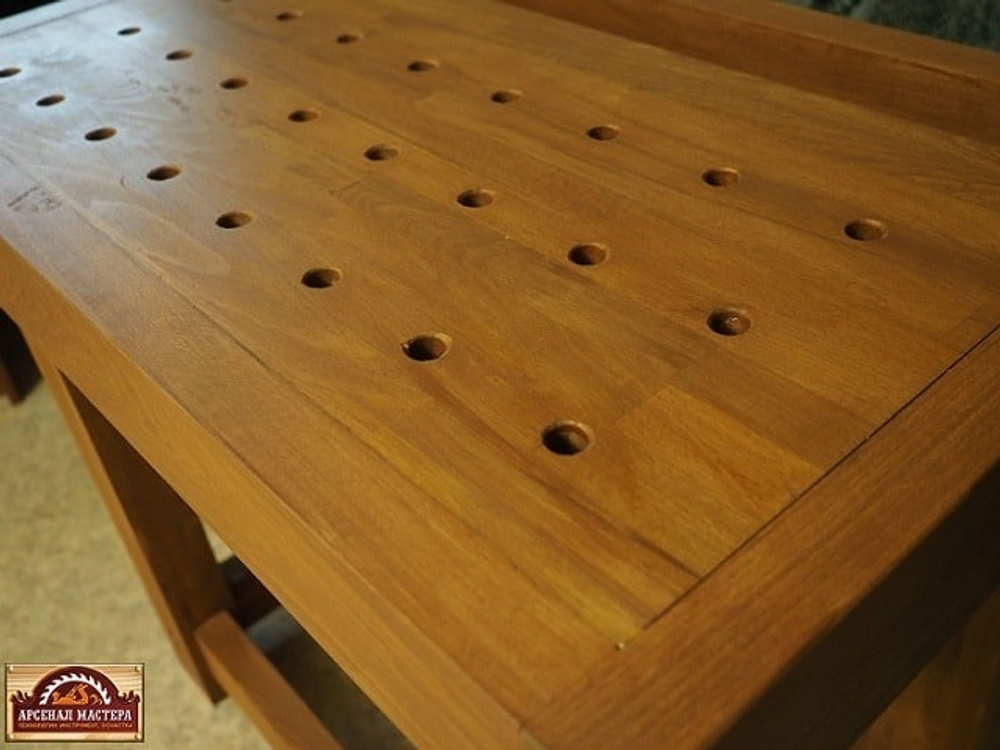

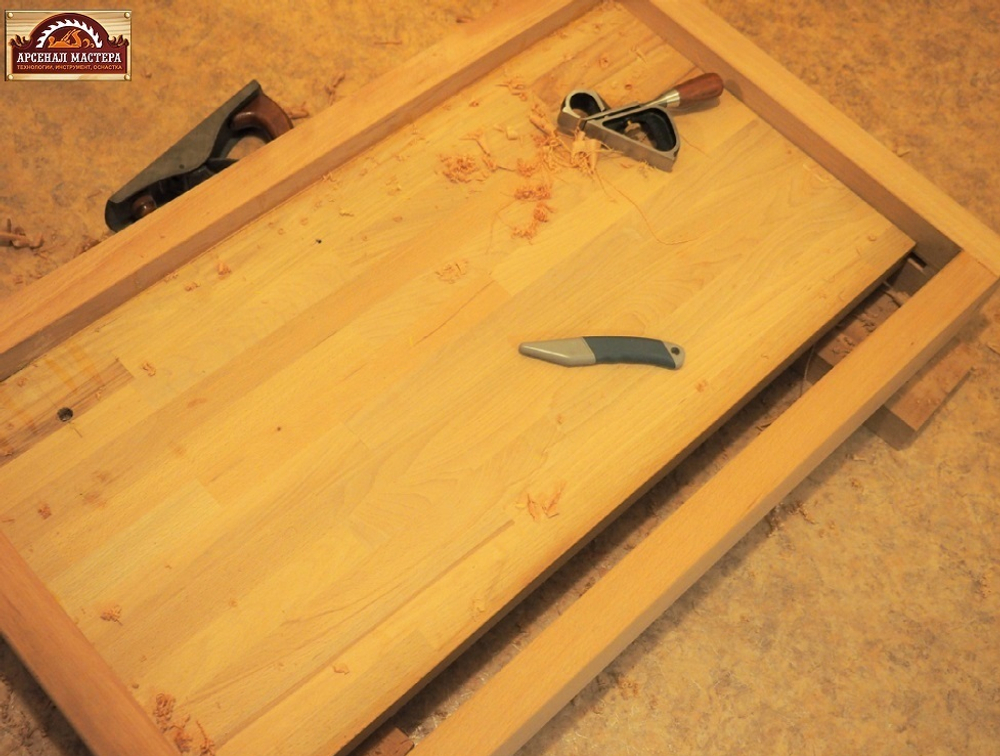

За основу изготовления верстачной крышки был взят клееный буковый щит.

За основу изготовления верстачной крышки был взят клееный буковый щит За основу изготовления верстачной крышки был взят клееный буковый щит

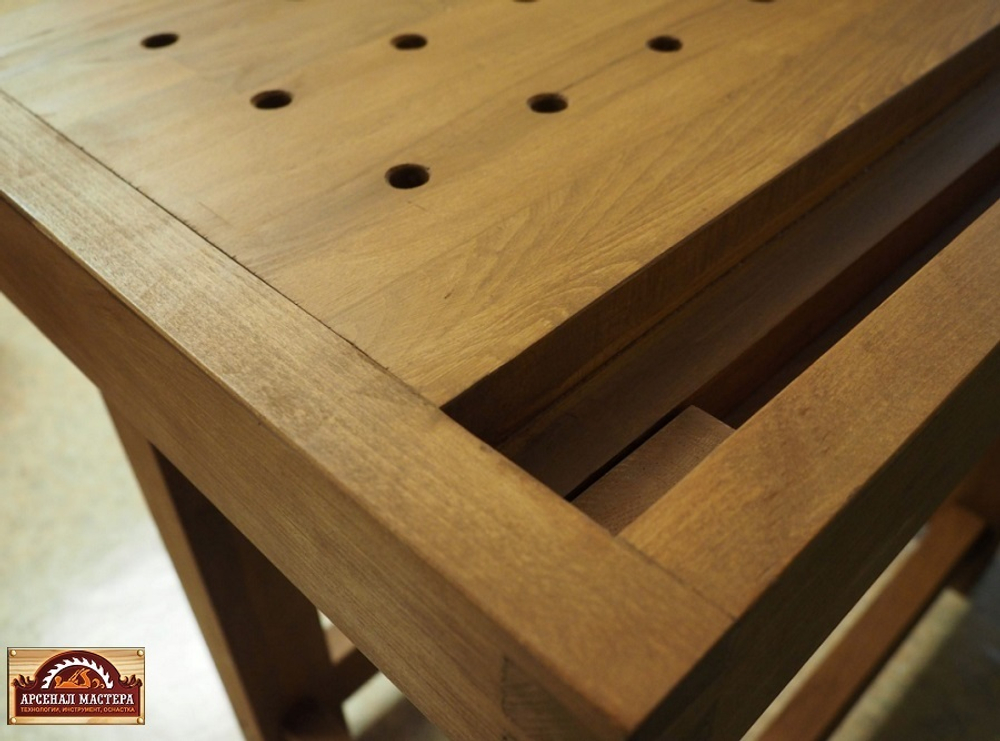

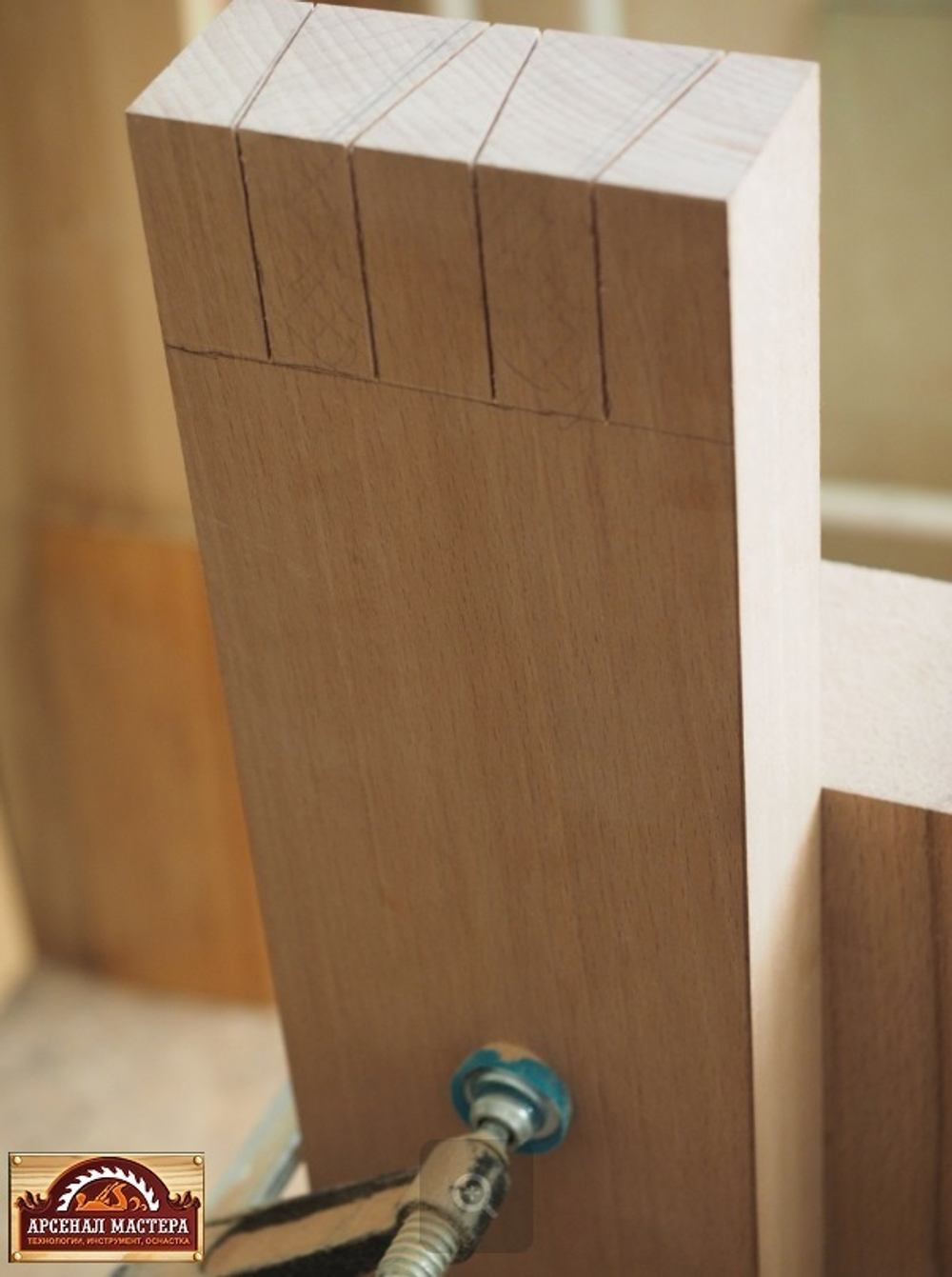

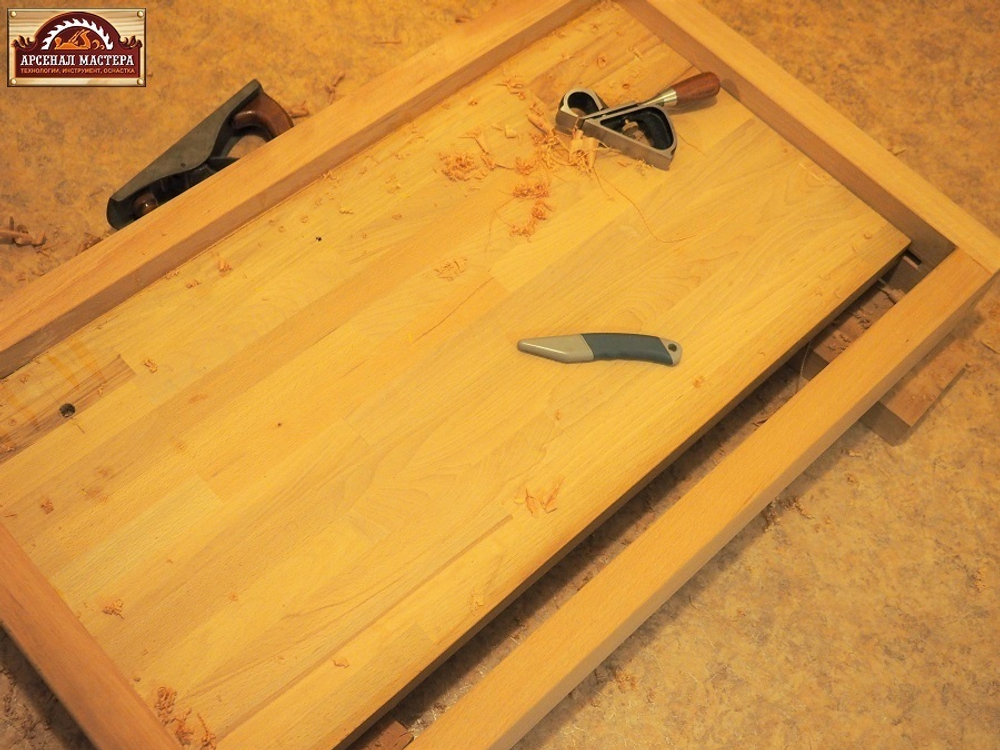

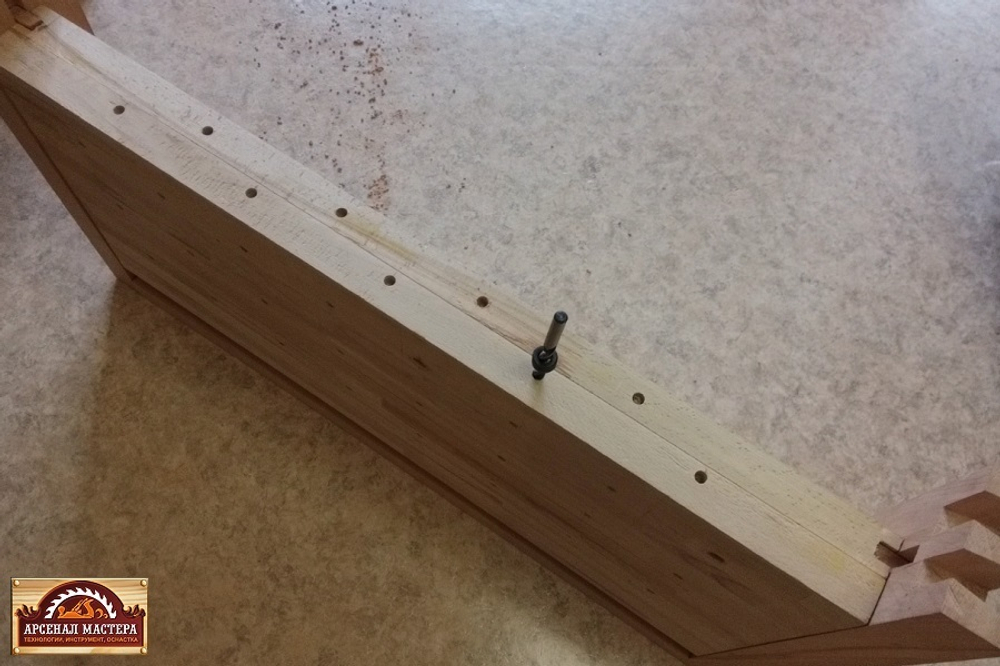

Обвязка верстака выполнялась из буковой доски в 50 мм. Обвязка крышки верстака осуществлялась в ласточкин хвост. По поверхности верстака для использования верстачных упоров и прочих вспомогательных приспособлений были сделаны сквозные отверстия диаметром 19 мм.

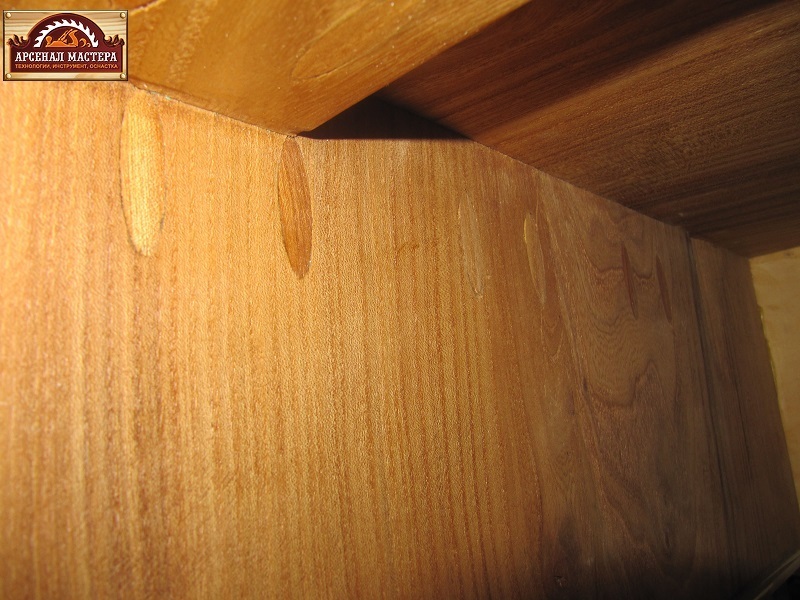

Подверстачье сделано из бука. Поперечины зафиксированы дополнительно на мебельные болты М10 длиной 180 мм. Крышка верстака и подверстачье покрыто
маслом Osmo.

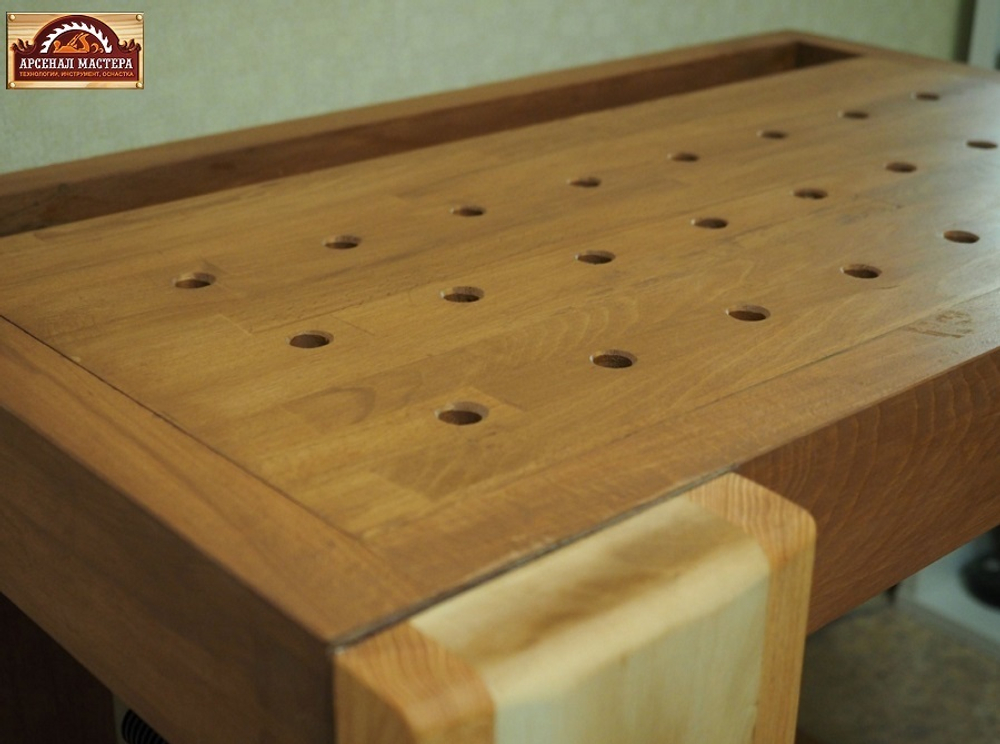

Крышка верстака и подверстачье покрыто маслом Osmo Крышка верстака и подверстачье покрыто маслом Osmo

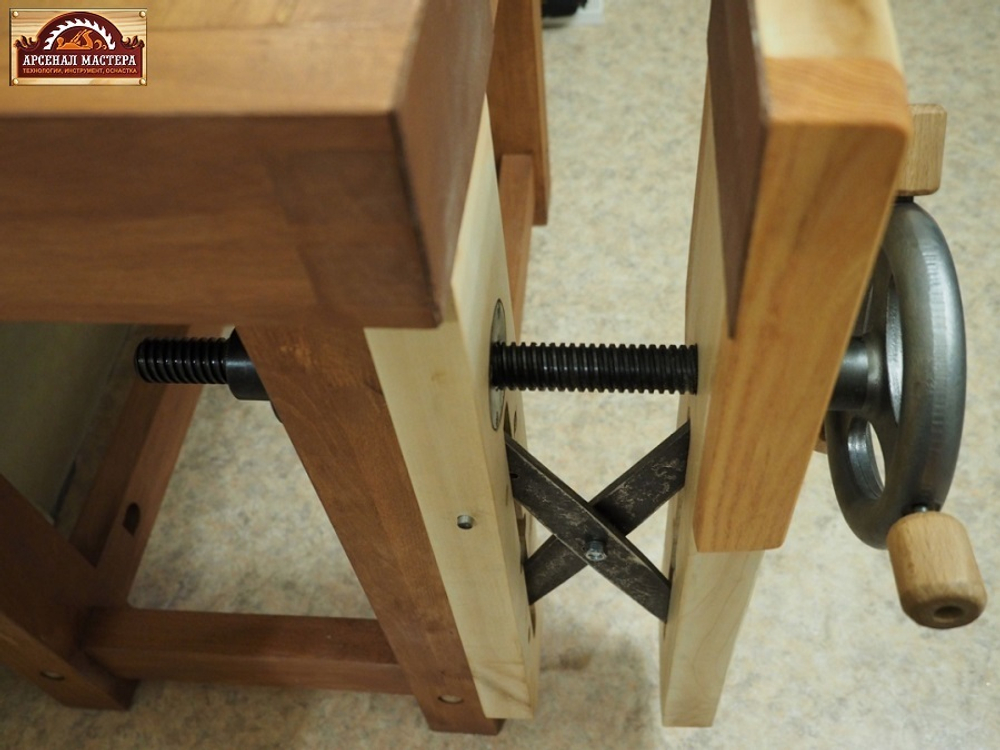

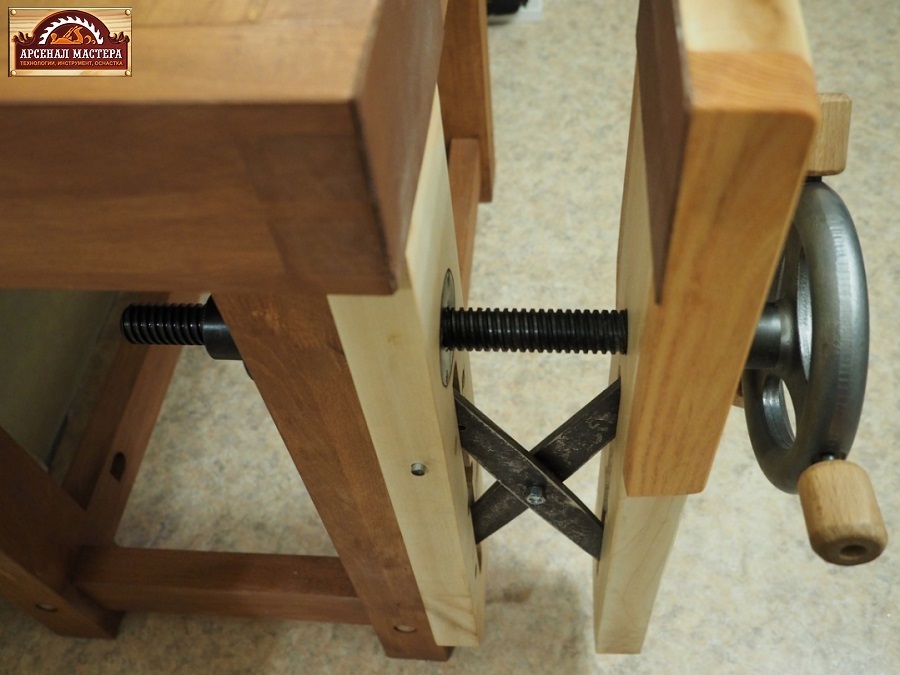

Надежная фиксация заготовок обеспечивается так называемыми «ножными тисками», т.е. вертикальными тисками, врезанными в левую опору подверстачья. Тиски осуществляют зажим обрабатываемой заготовки к боковой поверхности верстака при помощи винта с трапециевидной резьбой М30 с шагом в 5 мм. Для компенсации перекоса тисков в паз установлена металлическая крестообразная распорка на шарнире. Плавное закрытие тисков обеспечивается большой массой штурвала, который служит рукоятью тисков.
Деревянная часть тисков выполнена из клена и гледичии. Для защиты заготовок от повреждения на губки тисков наклеены куски кожи.

Деревянная часть тисков выполнена из клена и гледичии Деревянная часть тисков выполнена из клена и гледичии


Данный проект является некой пробой пера, поскольку сочетает в себе элементы классического немецкого и французских верстаков.
В настоящее время планируется расширение его возможностей боковыми тисками.

Данный проект сочетает в себе элементы классического немецкого и французских верстаков Данный проект сочетает в себе элементы классического немецкого и французских верстаков


Из электроинструмента в данном проекте использовалась электрическая дрель и эксцентриковая шлифовальная машинка.
Итоговые размеры верстака составили (по крышке верстака): ширина – 60 см; длина – 100 см; высота – 89 см.

Итоговые размеры верстака составили (по крышке верстака): ширина – 60 см; длина – 100 см; высота – 89 см. Итоговые размеры верстака  ширина – 60 см; длина – 100 см; высота – 89 см.


В числе прочих инструментов и приспособлений в проекте были использованы:

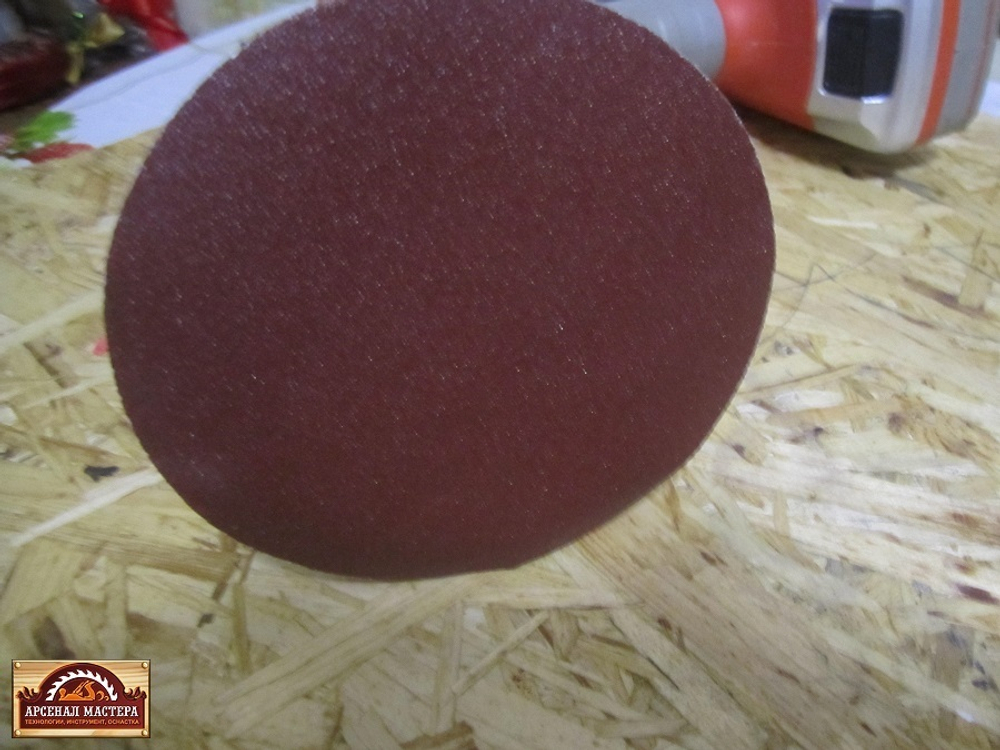

  1. Шлифовальный круг на сетчатой синтетической основе Mirka ABRANET 125мм Р80

  2. Рубанок Dick N62 350 мм / 50 мм / 12 град с ручкой HotDog для правого борта (для левшей)

  3. Набор из 4 столярных плоских стамесок NAREX PREMIUM (8,10,16,32)

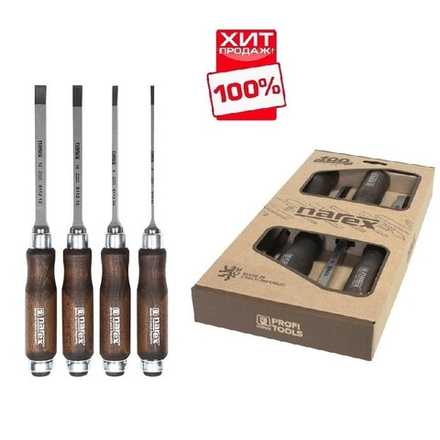

  4. Набор из 4 столярных стамесок NAREX PREMIUM в картонной коробке (6, 12, 20, 26 мм)

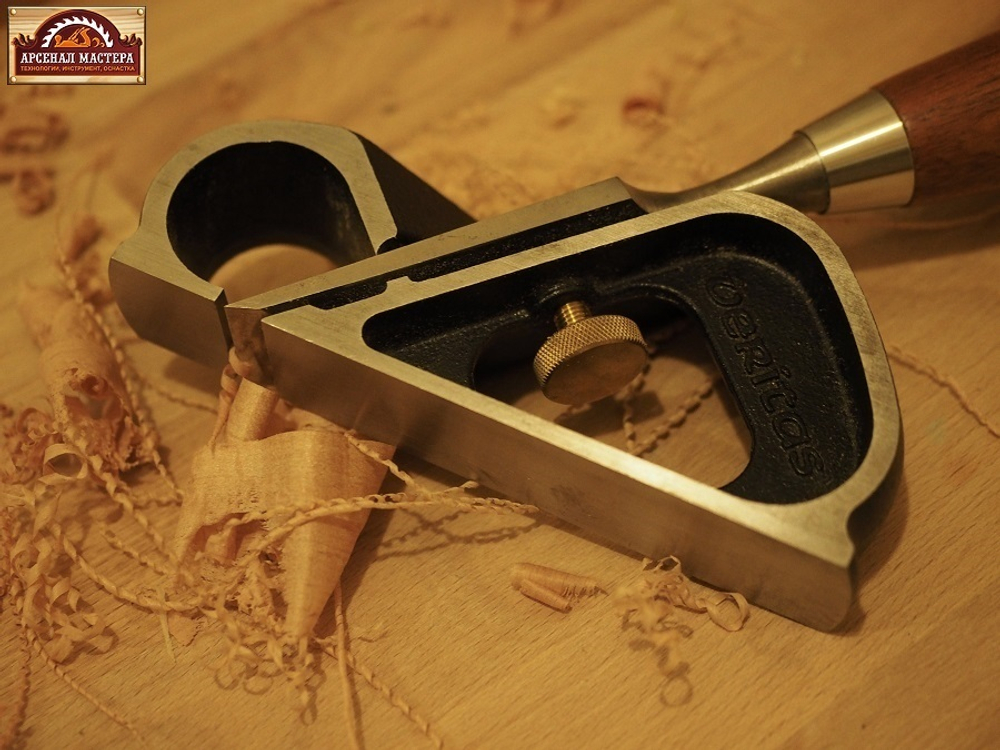

  5. Рубанок Veritas Chisel Plane стамесочный 05P21.01

  6. Стружок Dick с плоской колодкой с прямым лезвием 280 мм / 50 мм

  7. Пила столярная обушковая Garlick/Lynx Tenon Cross Cut Thomas Flinn 254 мм

  8. Пила столярная обушковая Garlick/Lynx Tenon RipCut 254мм

  9. Шило Narex, круглое длина 164 мм

  10. Классическая струбцина винтовая SZ (вылет/зев при зажиме 80/300мм) Wolfcraft 3611000

  11. Полный стартовый набор для выполнения соединений на шипах Wolfcraft 4645000

  12. Кисть для клея щетина силикон, ручка пластик Titebrush Titebond TB16330

изготовление верстака фото пример по шагам

Видео Верстак с тисками французского типа / Workbench and leg vise




Фанпроект 5 "О пользе масла для столяра. Напольная вешалка для одежды."
автор Дмитрий Вячеславович С. из Н. Новгорода (Спасибо ему!):

Изготовление любого столярного проекта всегда связано с наличием у мастера необходимого материала и инструментов.
Выбор материала должен определятся назначением готового изделия. Но часто бывает, что мастер ограничен в его выборе. В этом случае приходится идти на компромиссы. На такой компромисс пришлось мне пойти при изготовлении утилитарного проекта - напольной вешалки для одежды.
За основу проекта была взята сухая и смолистая сосновая доска. Она имела минимум сучков, что меня и привлекло. Можно полагать, что такое дерево не совсем подходит для производства мебели, но я посчитал, что нагрузок особых на вешалку не будет, поэтому сосна вполне уместна.

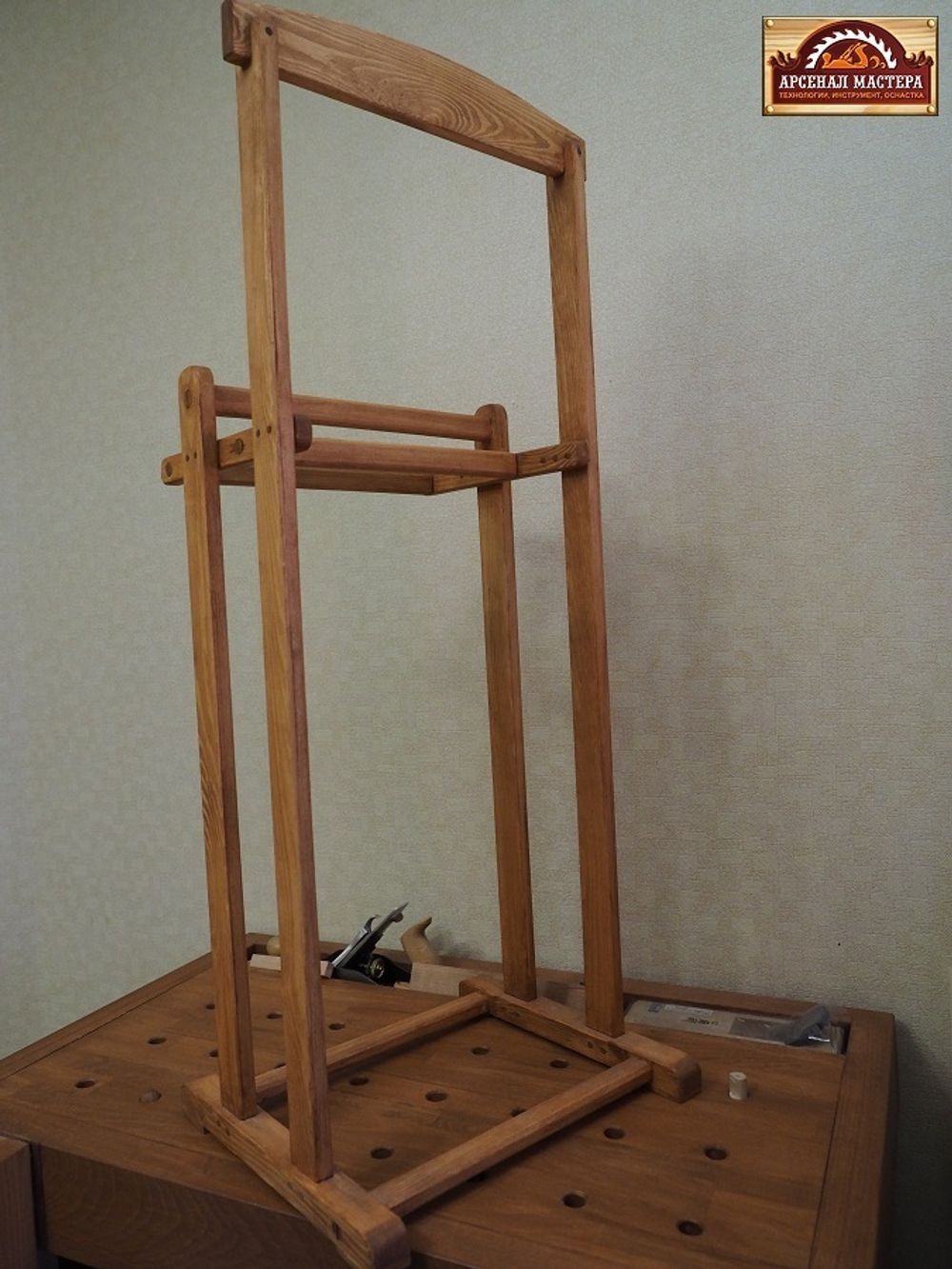

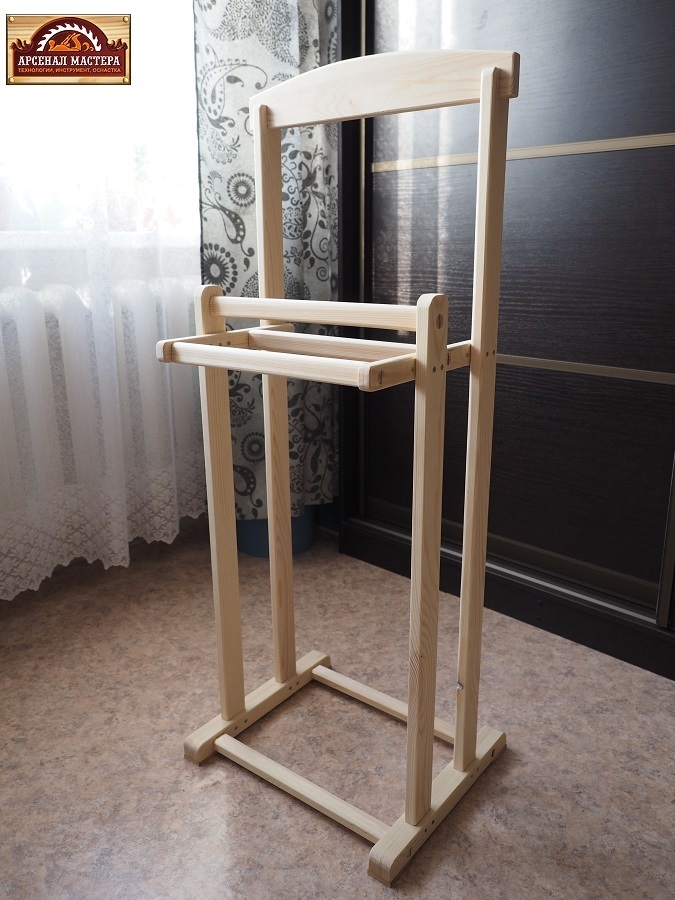

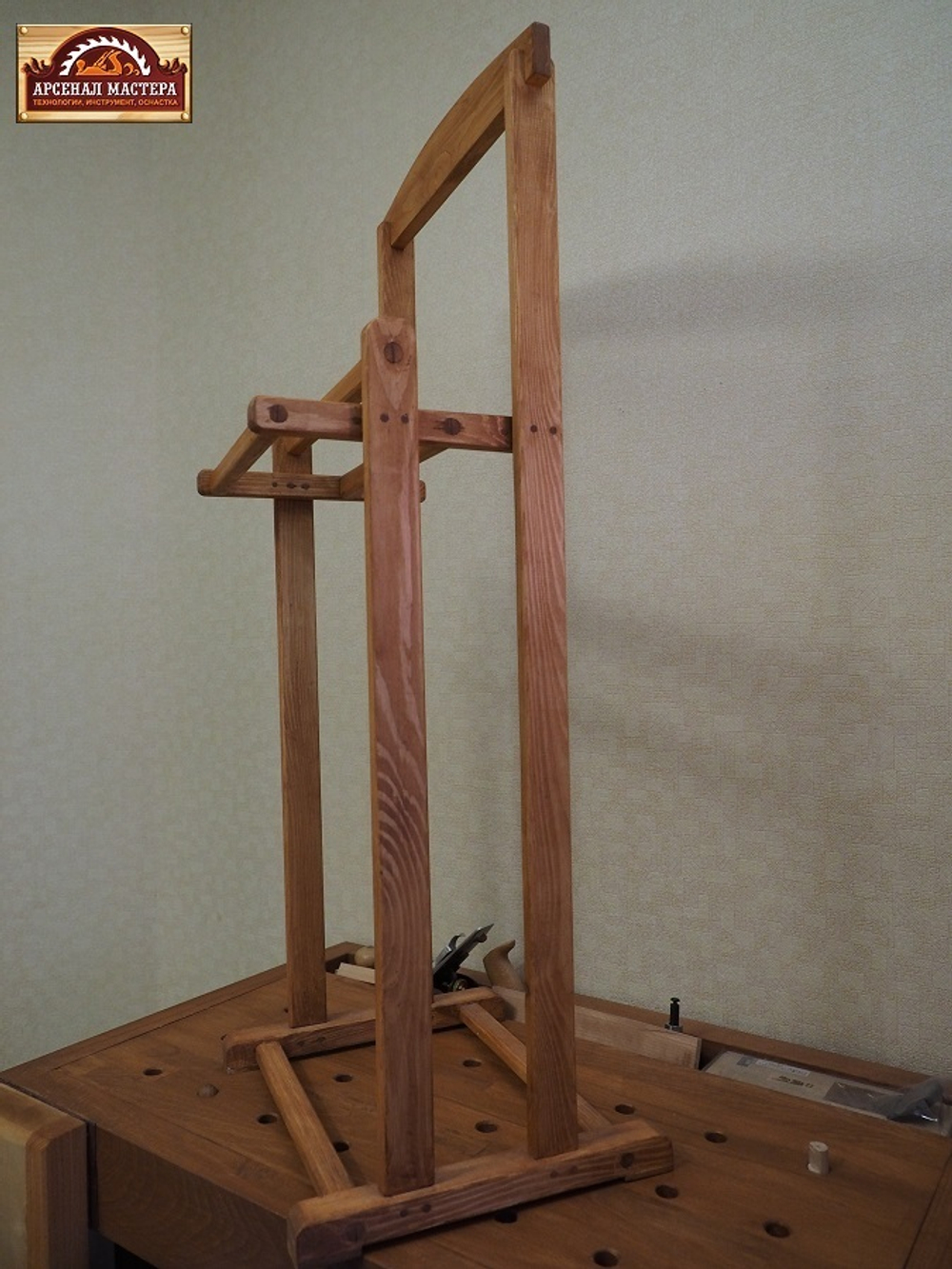

при изготовлении утилитарного проекта - напольной вешалки для одежды
при изготовлении утилитарного проекта - напольной вешалки для одежды

При изготовлении использовался ручной инструмент и электродрель с шлифовальной машинкой для отделки готового изделия.

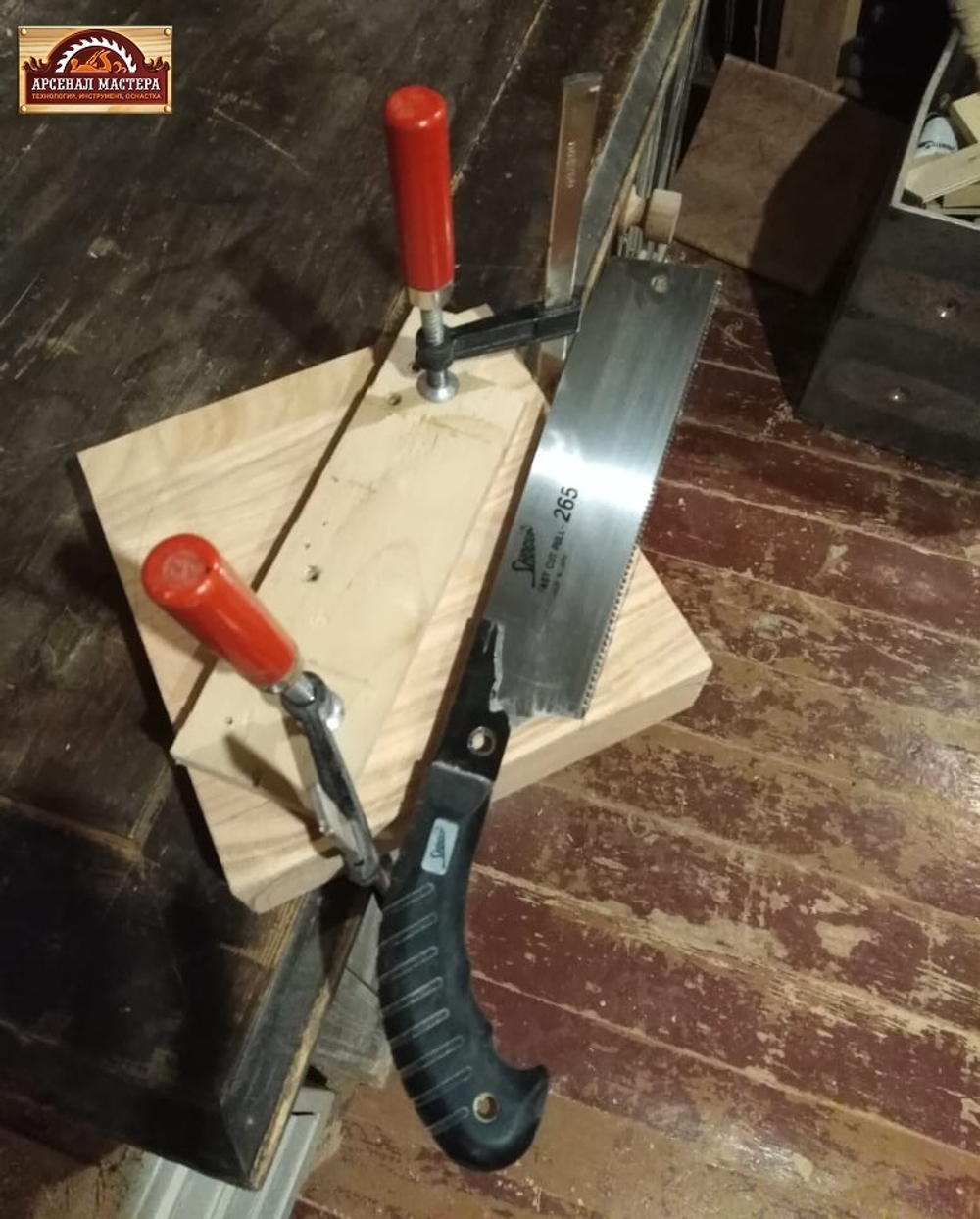

Распиловку заготовок проводил
японскими пилами, дзуки и риоба.
Чистовая обработка заготовки и прямоугольных шипов осуществлялась
рубанком №4 и торцовочным рубанком Dick с открытыми бортами.

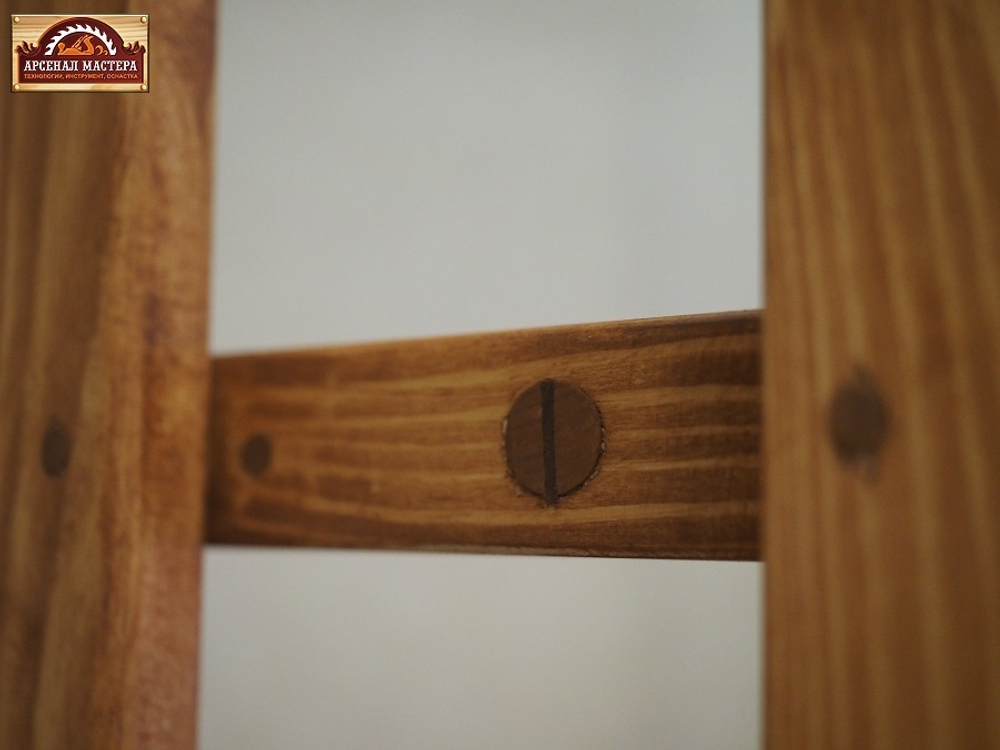

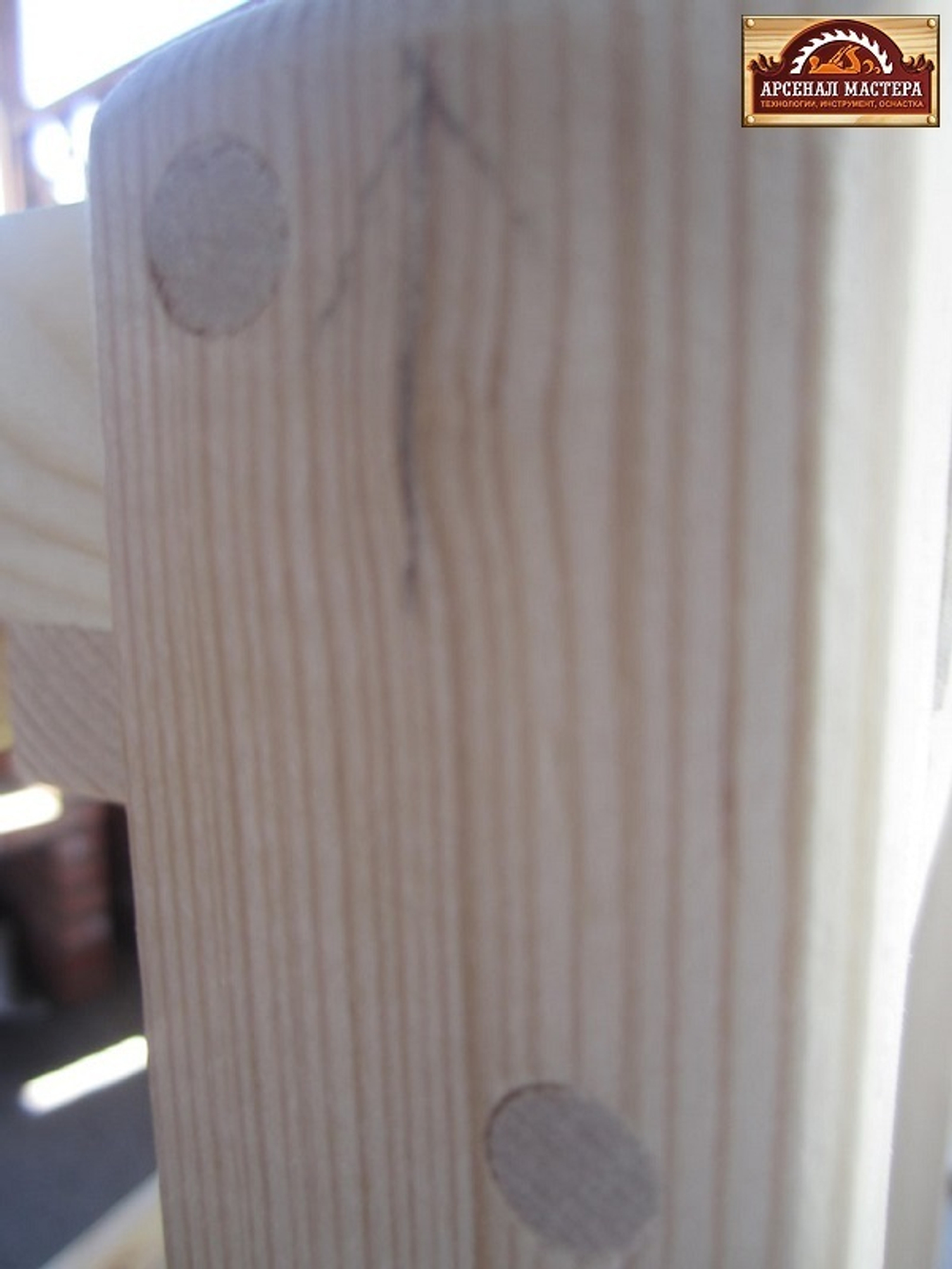

Поперечные планки делались с круглыми шипами. Для таких шипов использовались
стамески Narex, имевшиеся у меня в наличии. Фиксация шипов в отверстиях боковых стенок осуществлялась с помощью ясеневых шкантов, а также клиньев из сапеле (для эстетики.) Такие мелкие элементы безопасно для изделия удобно обрезать пилой для шкантов.
Перед финишной сборкой изделие шлифовалось эксцентриковой шлифмашинкой. Конечное зерно, использованное при шлифовании, было равно 240 единицам гритности.

  1. Японская пила столярная безобушковая Shogun Cross Cut Saw, 265мм (шаг 1.75мм), пистолетная рукоять

  2. Набор из 4 столярных плоских стамесок NAREX PREMIUM (8,10,16,32)

  3. Шило Narex, круглое длина 164 мм

  4. Кисть для клея щетина силикон, ручка пластик Titebrush Titebond TB16330

  5. Рубанок торцовочный 165 / 44 мм / 12 гр с открытыми бортами с регулируемым летком DICK (Dictum)

  6. Тонкая японская пила двухсторонняя гибкая (для пробок) 125 мм Ryoba

  7. Набор (биты, сверла, зенкер) в пластиковом футляре 16 шт NAREX

  8. Цветное масло OSMO 3137 Dekorwachs Transparent Tоne Вишня 0,75 л
