Форматно - раскроечный станок профессиональный 400 В 3,75 кВт JET JTSS-1600X2 10000065T

Применение

JTSS-1600X2 форматно-раскроечный станок профессионального класса для работы в небольших мастерских и цехах промышленных предприятий.
Станок предназначен для работы в закрытых помещениях и должен быть прочно установлен на твердой горизонтальной поверхности.

Описание

При относительно скромных размерах обладает высокой мощностью, имеет жесткую массивную конструкцию и может применяться для распиловки тяжелых заготовок из массива древесины.Кроме параллельного упора, расширения и удлинения стола в стандартную комплектацию входит каретка с собственным расширением на телескопической опоре. Конструкция оборудована раздвижным упором с откидным «башмаком», регулируемым продольным упором и прижимом. Сам подвижный стол сделан из экструдированного алюминиевого профиля, но его направляющие стальные и рассчитаны на долгий срок службы.

Основной неподвижный стол из чугуна, из него же пильный модуль с мотором, подрезным и основным пильным диском. Диаметр последнего можно варьировать в зависимости от толщины заготовок. Для нетолстых используют пилы диаметром 305 мм – этот размер основной для данного станка, при необходимости ставят более крупные вплоть до 355 мм. В последнем случае глубина реза будет достигать 115 мм, но при установке минимальной глубины диск не будет полностью убираться в стол.



Станок спроектирован как универсальный и позволяет выполнять точные работы не только с помощью каретки, но и на основном столе. Используемый при этом параллельный упор имеет несколько ступеней регулировки: смещение по направляющей влево/ вправо, точная «миллиметровая» подстройка маховичком и продольное (вдоль линии реза) положение планки упора.

По возможности станок необходимо установить на резиновые подложки, которые выступают в качестве демпферов и снижают уровень шума. Для удобства транспортировки станок поставляется частично разобранным.
Не применять диски из быстрорежущей стали; используйте только диски с твердосплавными зубьями. Зубья диска должны быть направлены по ходу распила (вниз).

Особенности

• Механизм блокировки вала для облегчения замены пильного диска

• Привод подрезного диска от основного двигателя

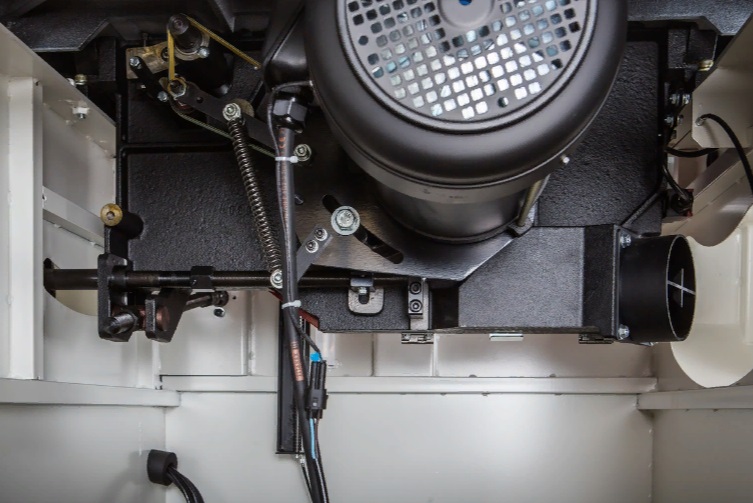

• Пильный модуль из чугунного литья

• Регулировка положения расклинивающего ножа

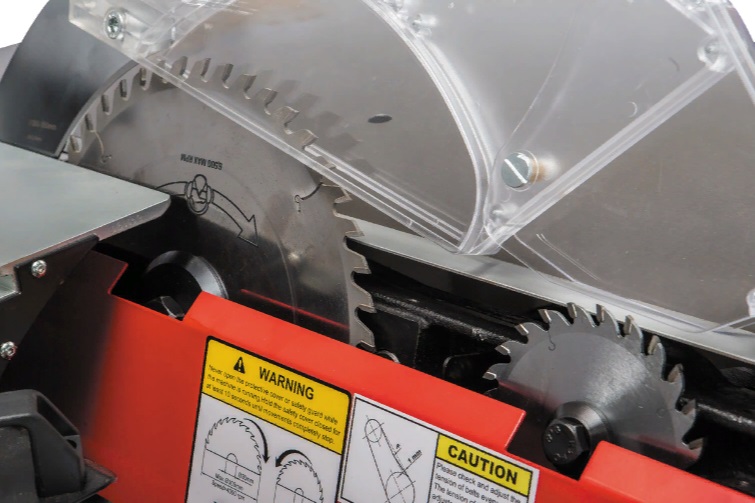

• Регулировка положения подрезного диска маховиками

• Регулировка глубины и наклона пильного диска с помощью маховиков

• Рабочий стол из чугунного литья

• Съемный расширитель рабочего стола из стального листа справа

• Съемный удлинитель рабочего стола из стального листа

• Регулируемый параллельный упор с эксцентриковым зажимом и со вспомогательной рукояткой точной настройки

• Подвижный стол из алюминиевого профиля

• Съемный расширитель подвижного стола с телескопической опорой

• Поперечный упор подвижного стола с линейкой и регулируемым откидным стопором заготовки (башмаком)

• Эксцентриковый прижим заготовки для фиксации на подвижном столе

Технические характеристики

Напряжение, В 400
Потребляемая (выходная) мощность, кВт 5,5 (3,75)
Частота вращения пильного диска на холостом ходу, об/мин 4000
Частота вращения подрезного диска на холостом ходу, об/мин 8000
Внешний (посадочный) диаметр пильного диска, мм 305-355 (30)
Внешний (посадочный) диаметр подрезного диска, мм 120 (20)
Угол наклона пильного диска 0-45°
Глубина пропила с диском 305/ 355 мм, мм 0-90 мм/ 25-115 мм
Глубина пропила под углом 45?m;, мм 63 мм
Размеры рабочего стола (ДхШ), мм 896х548
Удлинение рабочего стола (ДхШ), мм 830х320
Расширение рабочего стола справа (ДхШ), мм 896х470
Максимальная ширина заготовки при пилении с параллельным упором справа, мм 835
Размеры подвижного стола (ДхШ), мм 1600х315
Расширение подвижного стола (ДхШ), мм 600х900
Максимальная ширина до ограничителя торцевого упора подвижного стола, мм 1860
Ход подвижного стола (каретки), мм 1600
Максимальная длина распила на подвижном столе, мм 1600
Диаметр вытяжных штуцеров, мм 60 и 120
Длина, мм 2150
Ширина, мм 2280
Высота, мм 1060
Масса, кг 376
Длина в упаковке, см 181
Ширина в упаковке, см 109
Высота в упаковке, см 113
Масса в упаковке, кг 492

Комплектация

Подрезной диск Z24
Параллельный упор
Расширитель рабочего стола справа
Удлинитель рабочего стола
Подвижный стол
Расширитель подвижного стола с телескопической опорой и с выдвижным упором заготовки
Прижим заготовки
Упор заготовки

Посмотреть и скачать инструкцию JTSS-1600X2 Форматно-раскроечный станок

Производство Jet (Швейцария/Тайвань). Гарантия 2 года.
